MSFD2002-4-NSK DFD滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: 内循环式滚珠丝杠
- 类型:
- 属性: MSFD2002-4-NSK DFD滚珠丝杠,9. 滚珠丝杠汶上的寿命有多长?,4. 如何判断一个滚珠丝杠是否存在侧放效果?,7.需要使用哪些零部件才能实现这种传动方式?,7. 滚珠丝杠支撑方式的组成部分有哪些?,10. 珠子安装不当会对滚珠丝杠的使用产生什么影响?,7. 安装滚珠丝杠导轨需要遵循哪些步骤? ,5. 这家店的服务态度如何?,9. 他们与其他厂家相比有何优势和差异?,5. T型丝杆和滚珠丝杠的用途有何不同?,6. 该厂家的滚珠丝杠固定座在哪些行业和领域得到广泛应用?-MSFD2002-4-NSK DFD滚珠丝杠-提供MSFD2002-4-NSK DFD滚珠丝杠-参数,MSFD2002-4-NSK DFD滚珠丝杠-价格MSFD2002-4-NSK DFD滚珠丝杠-库存NSK 内循环式滚珠丝杠 NSK滚珠丝杠包含MSFD,MPFD,SFD,ZFD,DFD系列 内循环式滚珠丝杠 1.特点 能够将螺母外径最小化,适合小导程循环方式。 2.规格 (1)循环方式 内循环式具有螺母外径紧凑、面向小导程的特点 (2)精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3•5所示。需要其他精度,请-MSFD2002-4-NSK DFD滚珠丝杠--MSFD2002-4-NSK DFD滚珠丝杠-1. 这家防尘滚珠丝杠批发厂家的产品质量如何?,7. 是否需要找到特定的供应商才能获得这种轴承?,3. 直销的滚珠丝杠滑台价格如何?,5. 滚珠丝杠公式的单位是什么?,10. 如何处理安装滚珠丝杠轴承时遇到的常见问题?,8. 是否可以提供批量订单?,10. 是否有客户反馈或者案例分享?,9. 滚珠丝杠补偿的应用范围是什么?,7. 滚珠丝杠预压的调整周期是多久?,8. 是否提供售后服务或维修保养?
MSFD2002-4-NSK DFD滚珠丝杠 产品参数

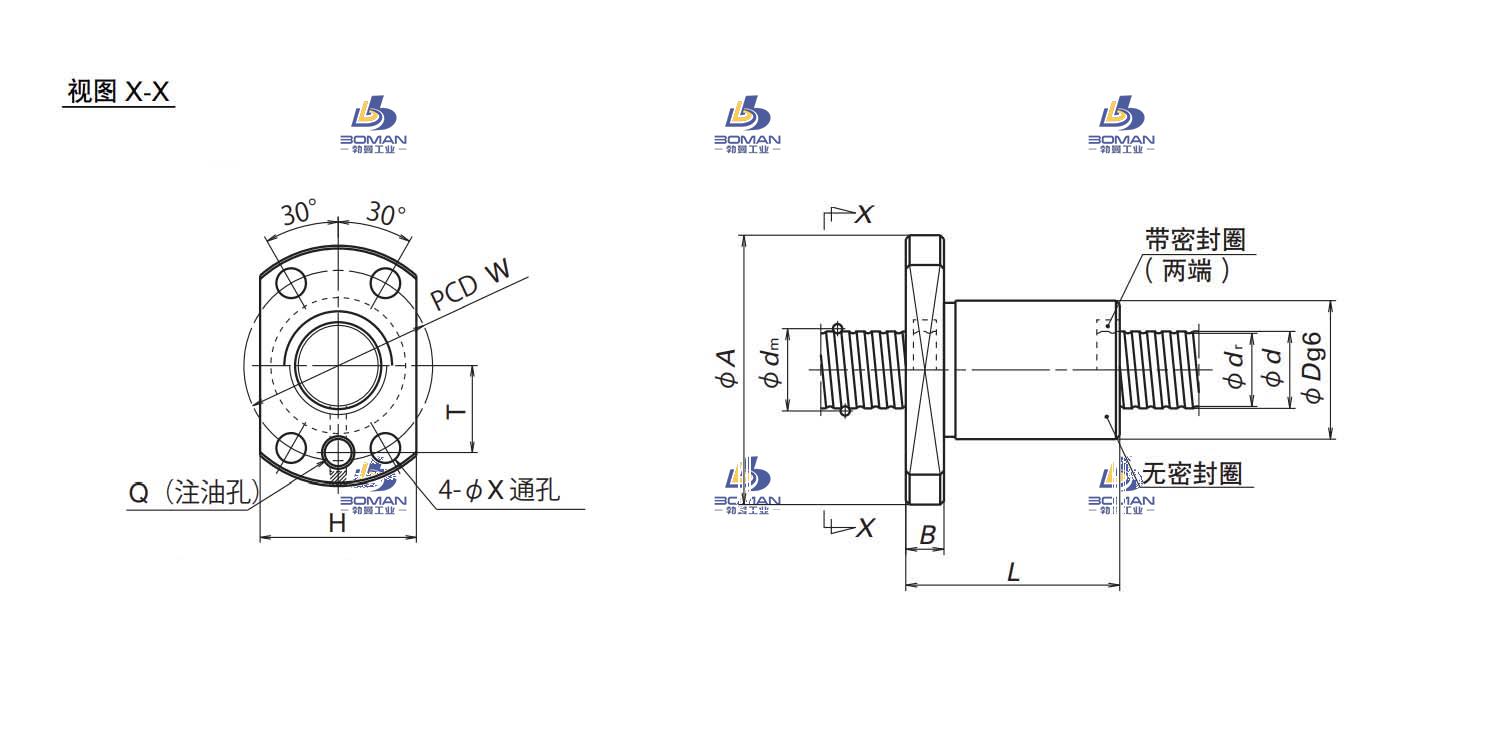

尺寸 单位:mm
| 丝杠轴外径 | 20 |
|
| 导程 | 2 |
|
| 螺母体外径 | 30 |
|
| 法兰直径 | 49 |
|
| 安装孔中心距 | PCD | 40 |
| 螺母长度 | L | 40 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 10 |
|
| 丝杠轴螺纹底径 | 18.6 |
|
| 钢球直径 | 1.588 |
|
| 有效圈数 | 1×4 |
|
| 滚珠节圆直径 | 20.4 |
|
| 螺栓孔尺寸 | 5.5 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 3910 |
| 额定静负载 | C0aN | 10900 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | C1-C7 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | 225 |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
MSFD2002-4-NSK DFD滚珠丝杠此型号部分数据来源于NSK W1206C-1SSQ-C7S10 nsk dd马达使用说明书
