BSS4025-4E-BSS标准螺母
扫码获取价格库存技术资料
- 品牌:
- 分类: BSS
- 类型:
- 属性: BSS4025-4E-BSS标准螺母,8. 宝山区滚珠丝杠公司是否支持客户定制产品?,9. 滚珠的维护保养方法是什么?,3. 滚珠丝杠代号的命名规则是什么?,3. 背靠背滚珠丝杠的优势是什么?,3. 这些型号的滚珠丝杠的承载能力是多少?,5. 这种直径的升降滚珠丝杠的最大负载是多少?,6. 南京工艺装备厂滚珠丝杠的价格如何?,9. 伺服电机滚珠丝杠接线方式的应用领域有哪些?,3. 滚珠丝杠牙深度与滚珠丝杠的质量有关吗? ,6. 滚珠丝杠滑台的安装方式是怎样的?-BSS4025-4E-BSS标准螺母-提供BSS4025-4E-BSS标准螺母-价格,BSS4025-4E-BSS标准螺母-参数BSS4025-4E-BSS标准螺母-价格高速静音滚珠丝杠 BSS系列 实现了静音、高速及小型化。面对从搬运领域到机床的各种需求,努力满足静音要求。 特点: 1. 静音 2. 高速性 3. 小型化设计 高速静音滚珠丝杠的轴径和导程的组合如表所示, 循环方式 采用了为达到柔和顺畅的钢球循环运动的端盖循环方式, 简单地实现了螺母的小型化 预紧和轴向间隙 轴径p6p8-BSS4025-4E-BSS标准螺母--BSS4025-4E-BSS标准螺母-1. 滚珠丝杠是什么?,3. 您能否提供江苏nsk滚珠丝杠定制的样品或参考案例?,5. PGC1004滚珠丝杠的工作原理是什么?,8. 珠卷在滚珠丝杠中的位置有何要求?,1. THK滚珠丝杠厂家是哪个国家的企业?,3. ZYT滚珠丝杠的优点是什么?,10. 是否有必要在伺服电机和滚珠丝杠的联接处加入防抖动件?,10. 车用滚珠丝杠在汽车运行中的重要性是什么?,8. 进口滚珠丝杠的安装和维护需要注意哪些事项?,6. 当量摩擦系数低会导致什么问题?
BSS4025-4E-BSS标准螺母 产品参数

尺寸 单位:mm
| 丝杠轴外径 | 40 |
|
| 导程 | 25 |
|
| 螺母体外径 | 70 |
|
| 法兰直径 | 100 |
|
| 安装孔中心距 | PCD | 85 |
| 螺母长度 | L | 145 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 22 |
|
| 丝杠轴螺纹底径 | 34.4 |
|
| 钢球直径 | 6.35 |
|
| 有效圈数 | 4 |
|
| 滚珠节圆直径 | 41 |
|
| 螺栓孔尺寸 | 9 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 40100 |
| 额定静负载 | C0aN | 103000 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | C1-C7 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | 686 |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||

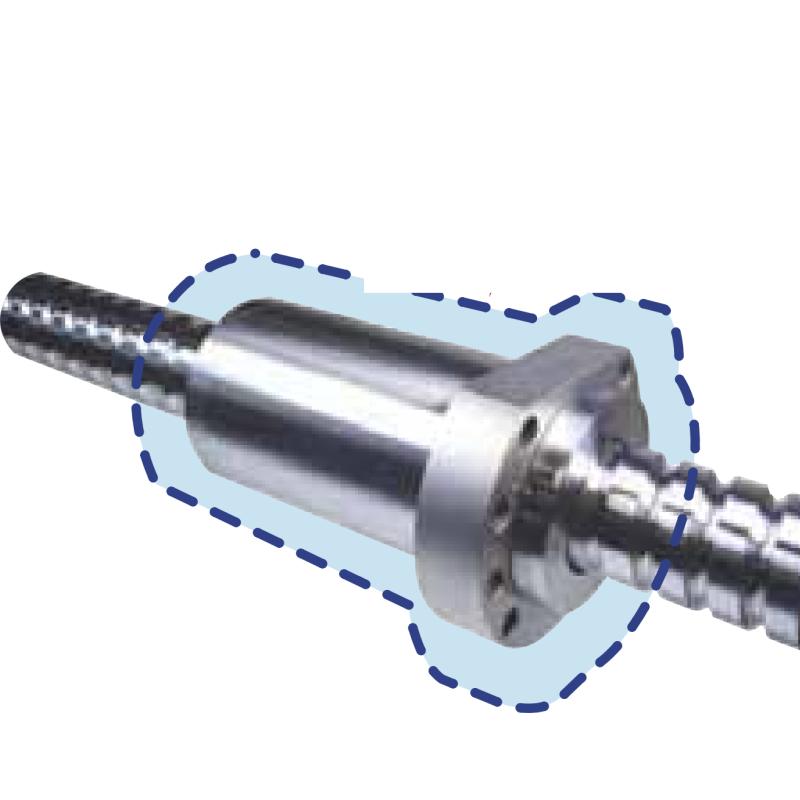

| 实物截图 | ||

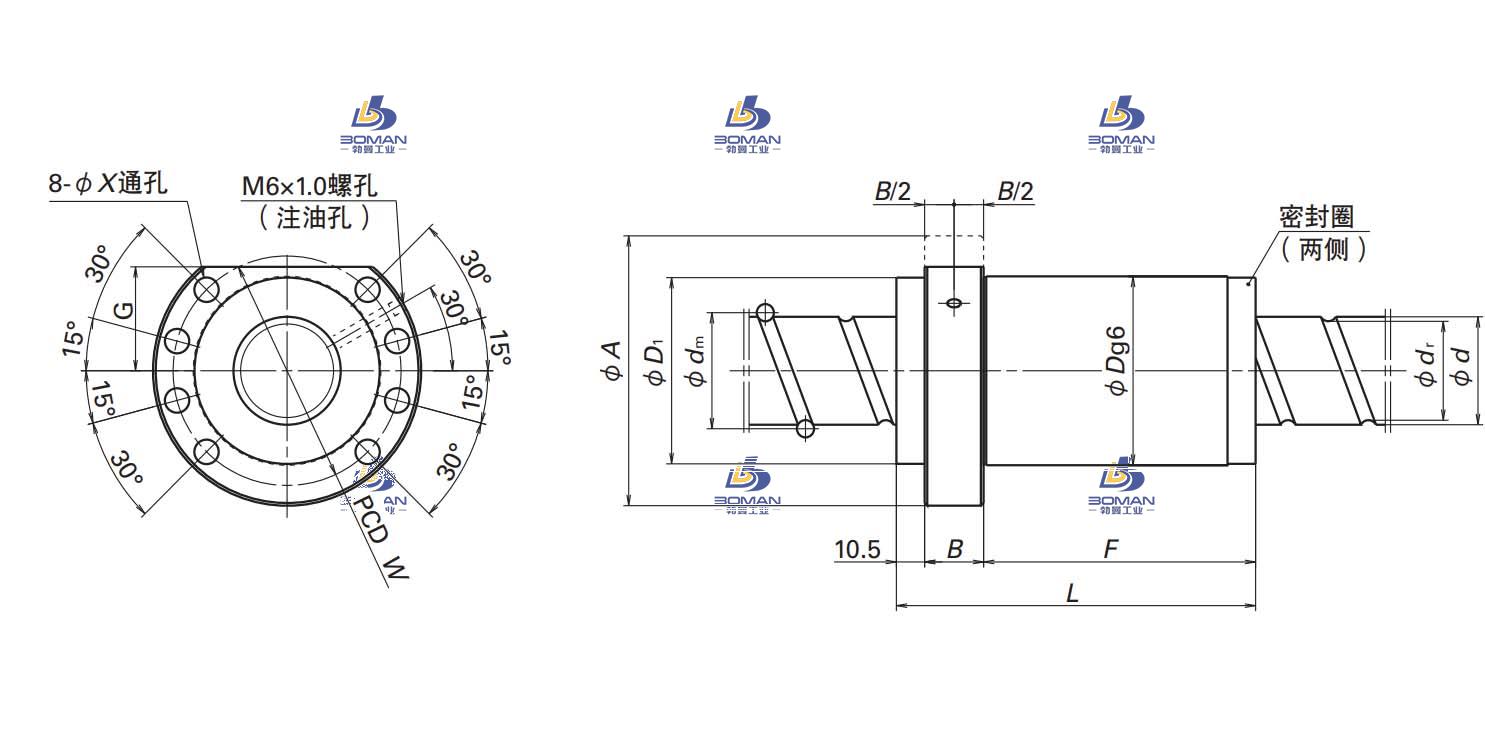

| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
BSS4025-4E-BSS标准螺母此型号部分数据来源于NSK W5009C-42ZMX-C3Z30BB nsk导轨丝杠
