PFT4008-3-LDFT滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: 管循环式滚珠丝杠
- 类型:
- 属性: PFT4008-3-LDFT滚珠丝杠，6. 滚珠丝杠dn值的意义是什么？,1. 滚珠丝杠安装方法是什么？,7. 梅州直线滚珠丝杠适用于哪些行业？,6. 该厂家的滚珠丝杠液位计有哪些特点和优势？ ,1. 长乐滚珠丝杠轴承是什么？,7. 镀层的成本相比无镀层的滚珠丝杠有多大差别？,3. 安装滚珠丝杠需要哪些步骤？,4. 空心轴滚珠丝杠的空心部分如何保证其刚度和稳定性？,4. 博特滚珠丝杠的使用寿命是多久？,2. 花键滚珠丝杠副有什么特点？-PFT4008-3-LDFT滚珠丝杠-提供PFT4008-3-LDFT滚珠丝杠-技术咨询,PFT4008-3-LDFT滚珠丝杠-价格PFT4008-3-LDFT滚珠丝杠-选型NSK 管循环式滚珠丝杠 1．特点 管循环式是滚珠丝杠的标准方式。轴径/导程的组合十分丰富。 （2） 精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3·3所示。如需其他精度,请咨询NSK。 （3） 极限d·n值、最高转速目标 极限d·n值、最高转速目标如下。高速规格品请与NSK协商。此外,超过下述极限值时,请与NSK协商。 极限d-PFT4008-3-LDFT滚珠丝杠--PFT4008-3-LDFT滚珠丝杠-10. 滚珠丝杠滚珠受力对使用滚珠丝杠的设备有何影响？,2. 滚珠丝杠有哪些特点？ ,8. FSI25滚珠丝杠的安装尺寸会随着时间的推移而变化吗？,3. 为什么滚珠丝杠被广泛应用于机械制造行业？,5. 滚珠丝杠竖直安装的受力模式与水平安装有何不同？,8. 安装解的优缺点是什么？,7. 滚珠丝杠螺母的使用寿命有多长？,10. 这种阀门在未来的发展趋势和前景如何？,8. 滚珠丝杠副的维护保养需要注意哪些事项？,5. 注脂机的工作电压和功率是多少？
PFT4008-3-LDFT滚珠丝杠 产品参数

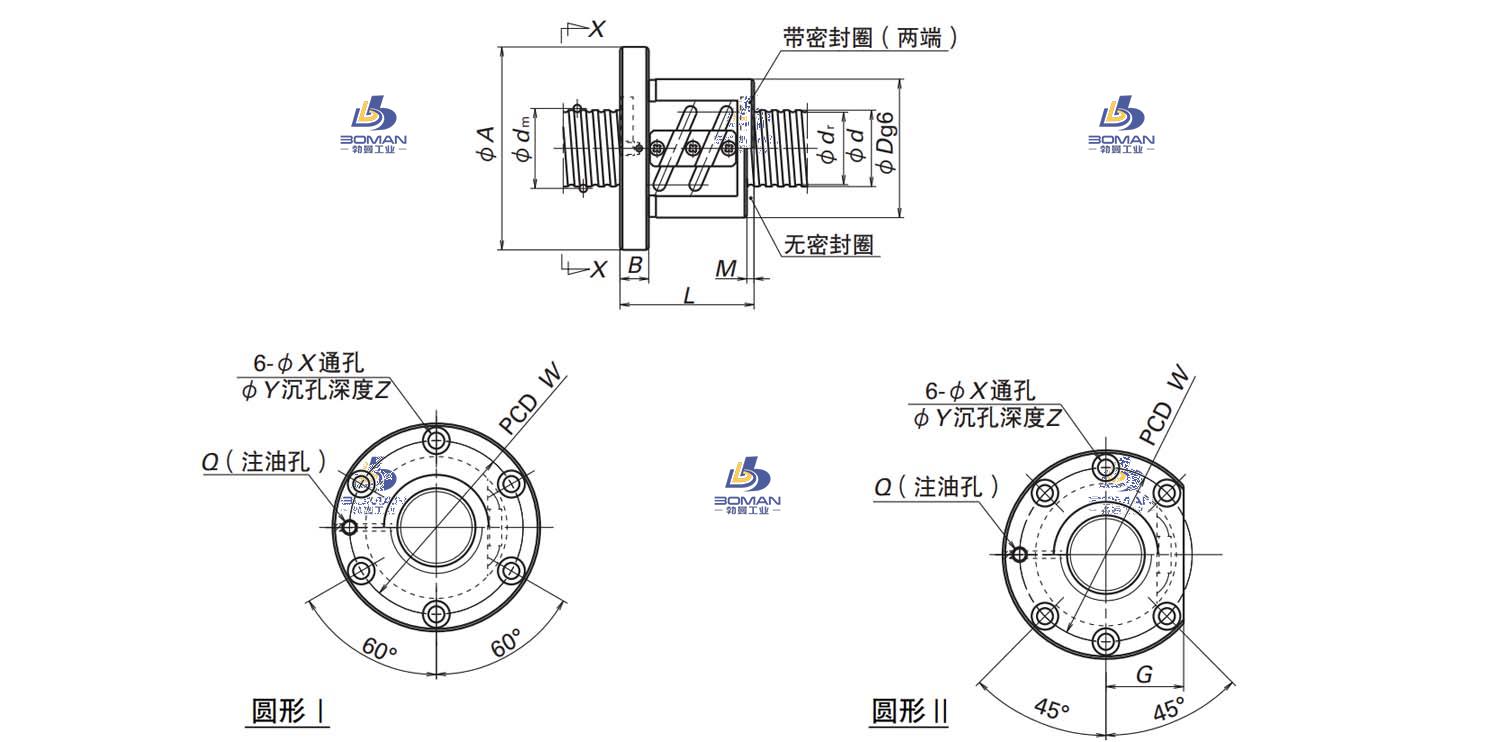

尺寸 单位：mm
| 丝杠轴外径 | 40 |
|
| 导程 | 8 |
|
| 螺母体外径 | 74 |
|
| 法兰直径 | 108 |
|
| 安装孔中心距 | PCD | 90 |
| 螺母长度 | L | 71 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 15 |
|
| 丝杠轴螺纹底径 | 35.5 |
|
| 钢球直径 | 4.762 |
|
| 有效圈数 | 1.5×2 |
|
| 滚珠节圆直径 | 40.5 |
|
| 螺栓孔尺寸 | 9/14/8.5 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 14200 |
| 额定静负载 | C0aN | 31300 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | C1-C7 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | 352 |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
PFT4008-3-LDFT滚珠丝杠此型号部分数据来源于HIWIN上银 FDV 上银轧制丝杆资料
