USFC2060-2-LPFC滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: 端盖式滚珠丝杠
- 类型:

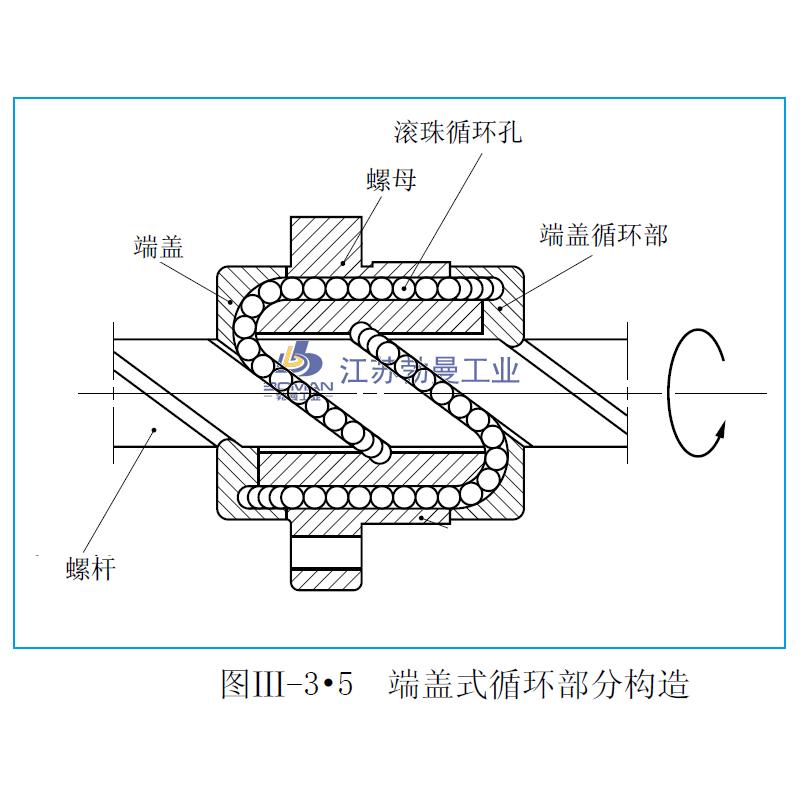

- 属性: USFC2060-2-LPFC滚珠丝杠，8. 该厂家的生产工艺有哪些特点？,6. 这种导轨滑台是否容易安装和维护？,4. 传动比对于机械设备有什么影响？,7. 如何选择适合的滚珠丝杠冲压设备？,6. 滚珠丝杠周向受力解如何影响精度和稳定性？,7. 滚珠丝杠锁母锁紧标准的执行需要哪些设备或工具？,6. 滚珠丝杠和导轨的加工工艺有哪些？,2. s700k滚珠丝杠是如何工作的？,1. 什么是滚珠丝杠滑座？,3. 磨损的滚珠丝杠会对机器产生什么影响？-USFC2060-2-LPFC滚珠丝杠-提供USFC2060-2-LPFC滚珠丝杠-价格,USFC2060-2-LPFC滚珠丝杠-价格USFC2060-2-LPFC滚珠丝杠-规格NSK 端盖式滚珠丝杠2．规格 端盖循环包含：LSFC,LPFC,USFC,UPFC等系列 （1）循环方式 循环部分的构造如图Ⅲ-3•5所示。 （2）精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3•7所示。需要其他精度,请咨询NSK。 1．特点 适合导程大的多条螺纹。由于是设定导程为轴外径的1～3倍,因此适合高速传送。 （3）极限-USFC2060-2-LPFC滚珠丝杠--USFC2060-2-LPFC滚珠丝杠-9. 滚珠丝杠维护保养对其寿命有何影响？,3. 这家店的滚珠丝杠价格如何？是否有批发优惠？,8. 四川滚珠丝杠的质量有保障吗？,9. 该升降机的维护保养需要注意哪些事项？,2. 为什么需要使用滚珠丝杠调节螺帽？,6. 银泰滚珠丝杠的尺寸有哪些？怎么选择？,6. 这个滚珠丝杠的螺旋角度是多少？,6. 滚珠丝杠传动拉床的主要部件有哪些？,3. 该品牌的产品特点是什么？,7. 滚珠丝杠的轴承的选型因素有哪些？
USFC2060-2-LPFC滚珠丝杠 产品参数

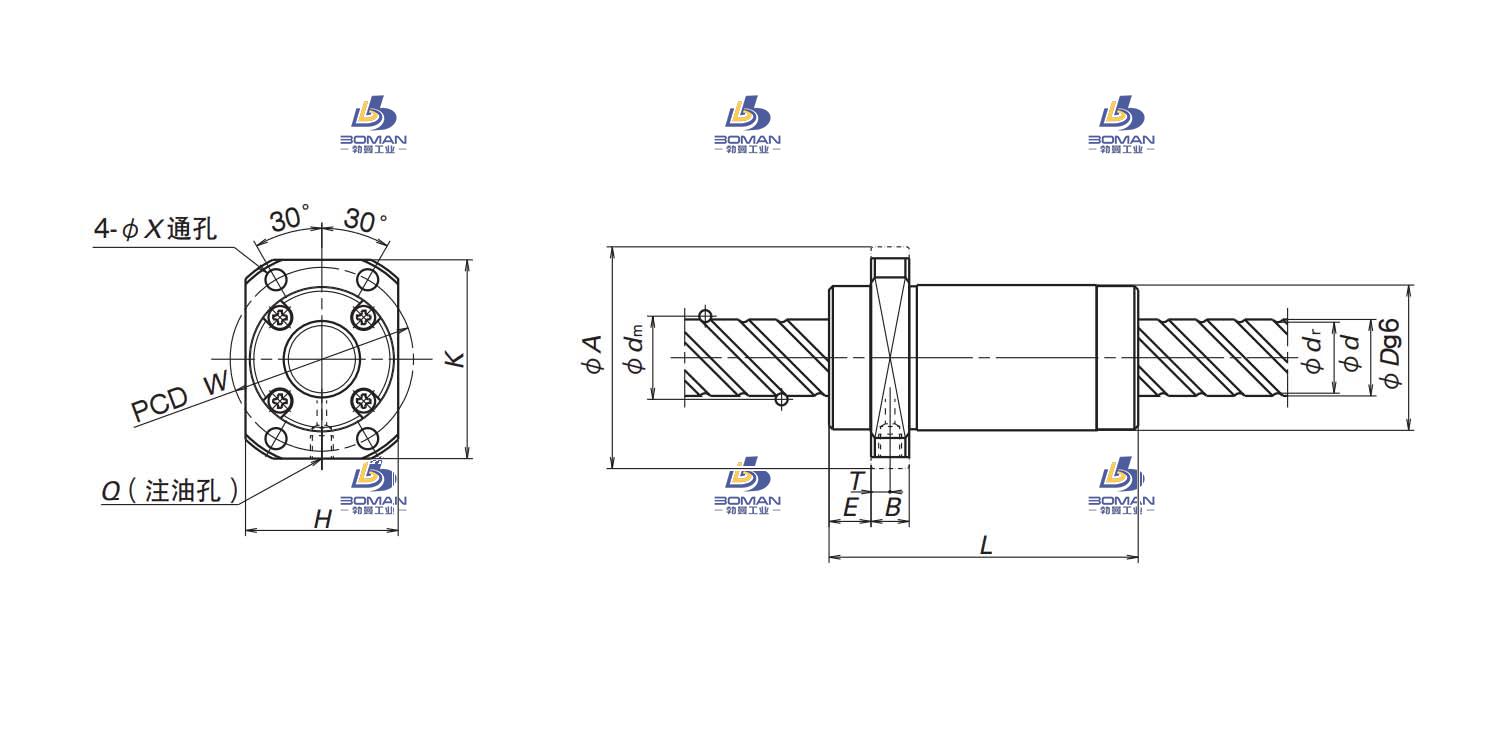

尺寸 单位：mm
| 丝杠轴外径 | 20 |
|
| 导程 | 60 |
|
| 螺母体外径 | 38 |
|
| 法兰直径 | 58 |
|
| 安装孔中心距 | PCD | 48 |
| 螺母长度 | L | 58 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 10 |
|
| 丝杠轴螺纹底径 | 17.4 |
|
| 钢球直径 | 3.175 |
|
| 有效圈数 | 0.7×4 |
|
| 滚珠节圆直径 | 20.75 |
|
| 螺栓孔尺寸 | 5.5 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 8140 |
| 额定静负载 | C0aN | 17300 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | C1-C7 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | 151 |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
USFC2060-2-LPFC滚珠丝杠此型号部分数据来源于NSK W6306Z-163RCSP-C7-01 NSK直线导轨行程
