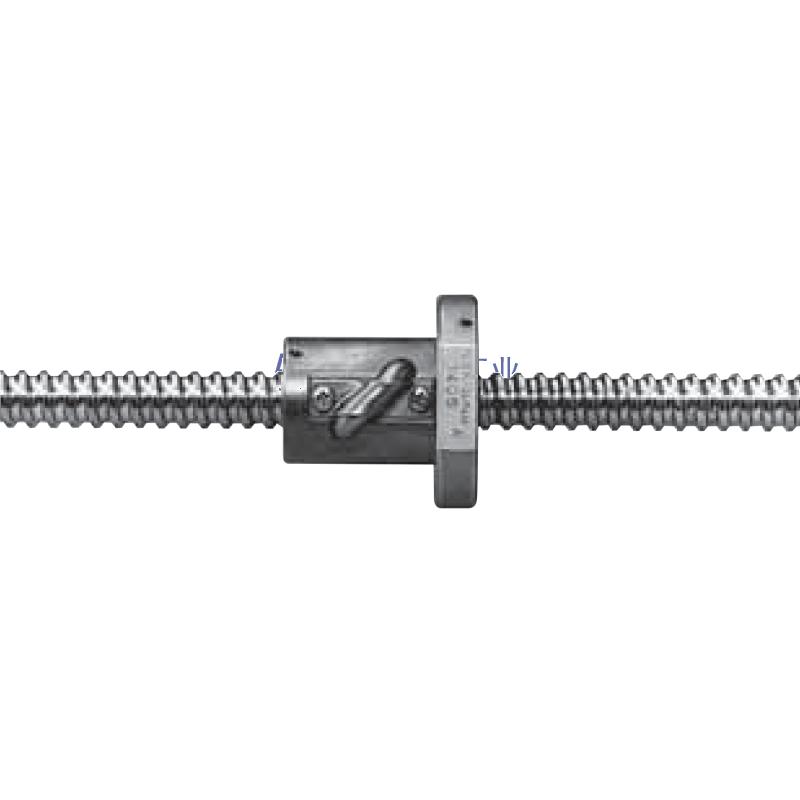

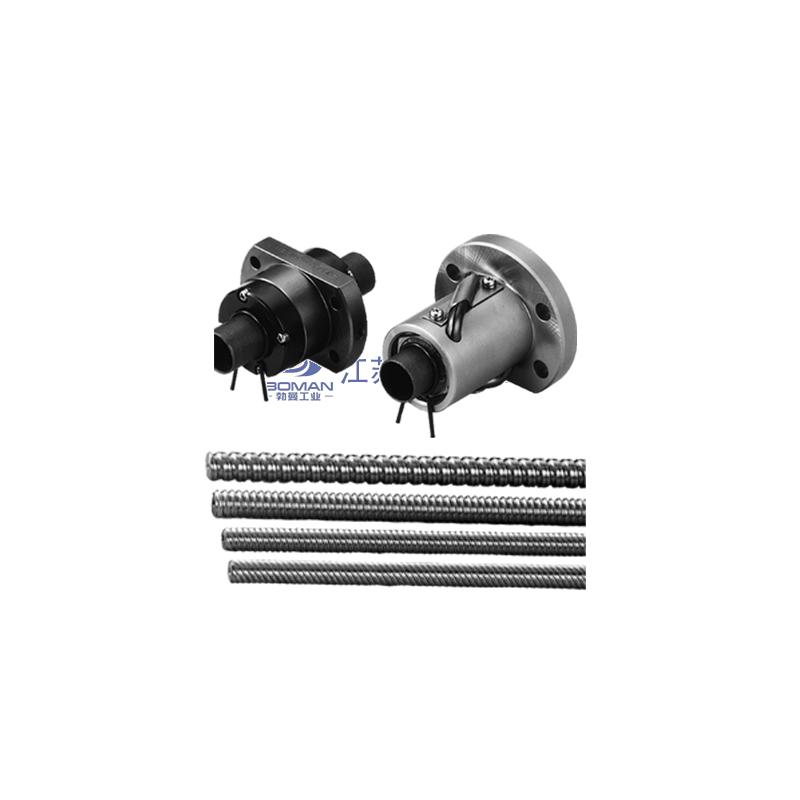

RNFTL2806A2.5-NSK转造滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: RNFTL
- 类型:
- 属性: RNFTL2806A2.5-NSK转造滚珠丝杠，1. 什么是滚珠丝杠？,5. 轴承滚珠丝杠的价格是如何计算的？,9. 这份规格表中的滚珠丝杠防护罩是否符合国际标准？,1. 为什么滚珠丝杠会变黑？,5. 滚珠丝杠表面的槽是如何制造的？,6. 哪些品牌的辽宁滚珠丝杠在市场上比较火？,2. 双螺母是什么结构？,8. 滚珠丝杠顶升的寿命有多长？,8. 它的制造工艺和材料有哪些要求？,6. 加油时需要注意哪些问题？-RNFTL2806A2.5-NSK转造滚珠丝杠-提供RNFTL2806A2.5-NSK转造滚珠丝杠-规格,RNFTL2806A2.5-NSK转造滚珠丝杠-规格RNFTL2806A2.5-NSK转造滚珠丝杠-技术咨询NSK 搬送用滚珠丝杠 1．特点 ● 搬送用输送驱动 是追求直行型机器人、单轴传动装置等搬送用输送驱动的滚珠丝杠功能的ct7、Ct10级精度的系列。 在搬送用滚珠丝杠中,有轴端完成品VFA型·RMA型、轴端未加工品RMS型、R系列RNFTL型·RNFBL型·RNCT型·RNFCL·RNSTL型。 互换性 R系列丝杠-RNFTL2806A2.5-NSK转造滚珠丝杠--RNFTL2806A2.5-NSK转造滚珠丝杠-3. 滚珠丝杠剖视画法的制作流程是怎样的？,3. 滚珠丝杠滚珠装配的原理是什么？ ,9. 如何保养滚珠丝杠轴承钢珠的装配部件？,5. 安装完成后，需要进行哪些测试和检查？,3. 哪个品牌在滚珠丝杠领域拥有最多的专利技术？,8. 驻马店大型滚珠丝杠的安装需要注意哪些问题？,2. 导程与滚珠丝杠的性能有什么关系？,2. 这种加工方法能够被应用于哪些领域？,9. 这种滚珠丝杠轴承的使用寿命和维护保养方法是什么？,2. 广东滚珠丝杠的直径是多少？
RNFTL2806A2.5-NSK转造滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 28 |
|
| 导程 | 6 |
|
| 螺母体外径 | 50 |
|
| 法兰直径 | 79 |
|
| 安装孔中心距 | PCD | 65 |
| 螺母长度 | L | 55 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 15 |
|
| 丝杠轴螺纹底径 | 25 |
|
| 钢球直径 | 3.175 |
|
| 有效圈数 | 2.5×1 |
|
| 滚珠节圆直径 | 28.5 |
|
| 螺栓孔尺寸 | 6.6 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 7430 |
| 额定静负载 | C0aN | 20300 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | Ct10 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||

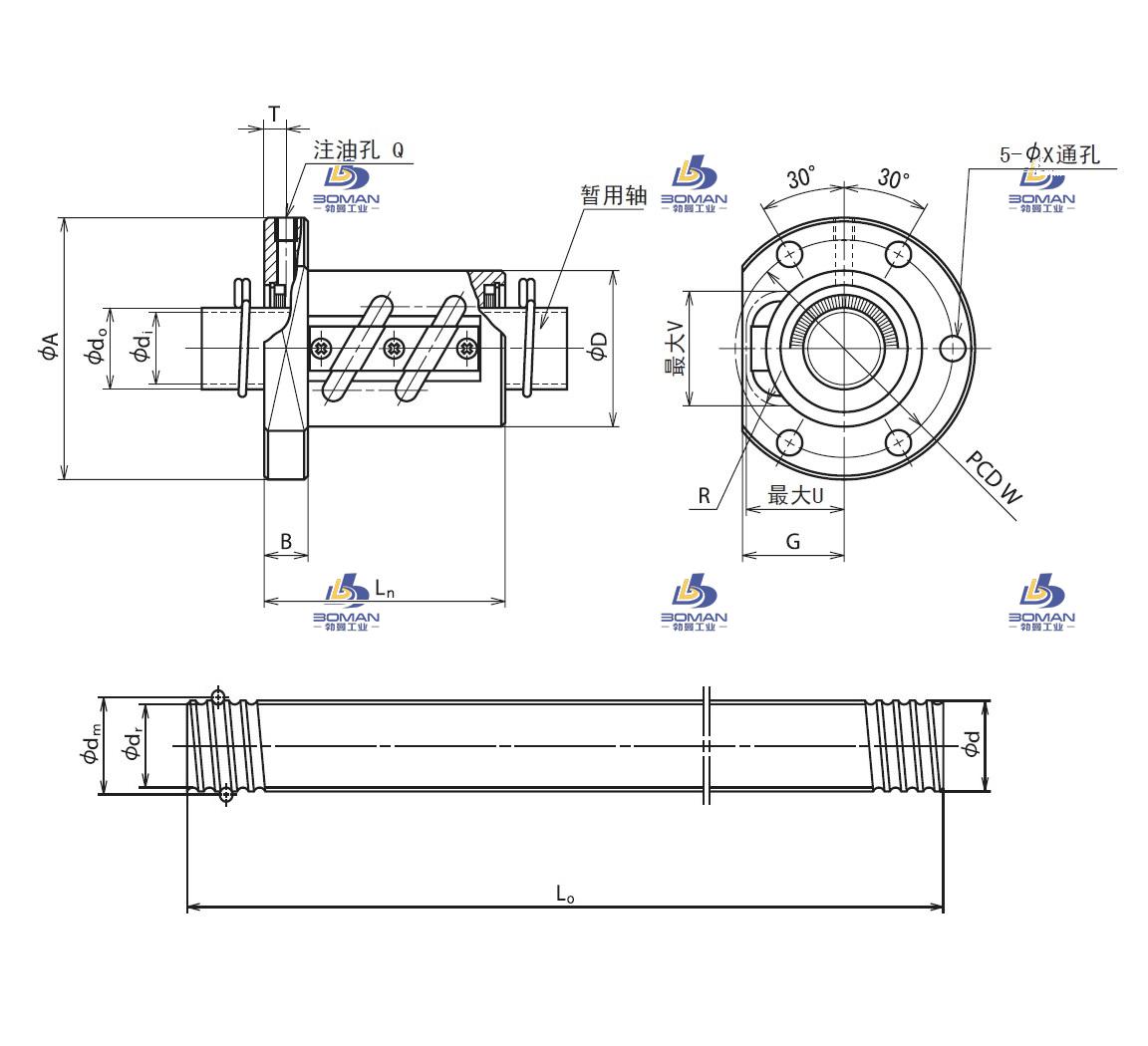

| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
RNFTL2806A2.5-NSK转造滚珠丝杠此型号部分数据来源于PMI FDWC3206-3.5 pmi滚珠丝杆线性模组
