W4017SA-3Z-C5Z12-FA标准滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: MA.FA.SA系列
- 类型:
- 属性: W4017SA-3Z-C5Z12-FA标准滚珠丝杠，3. 在哪个法院审理滚珠丝杠商标案？,6. 滚珠丝杠间隙调节的方法有哪些？,2. 这个滚珠丝杠表的材质是什么？,4. 滚珠丝杠等级标准与产品的性能有何关联？,1. 这家揭阳研磨滚珠丝杠厂家的历史悠久吗？,6. 营口微型滚珠丝杠有哪些优势？,9. 它的使用维护方法有哪些？,3. 滚珠丝杠的工作原理是什么？ ,9. 该公司的产品价格如何？,6. 它的结构是怎么样的？-W4017SA-3Z-C5Z12-FA标准滚珠丝杠-提供W4017SA-3Z-C5Z12-FA标准滚珠丝杠-选型,W4017SA-3Z-C5Z12-FA标准滚珠丝杠-选型W4017SA-3Z-C5Z12-FA标准滚珠丝杠-选型NSK的MA,FA,SA系列滚珠丝杠,出自尖端的摩擦学技术（摩擦制御技术）,通过卓越的生产技术和质量管理,生产量稳居世界前列。机床、注塑机、普通机械乃至半导体及液晶的制造装置等特殊工况所用的从微型到超大型的滚珠丝杠,产品阵容强大。NSK以精益求精的工匠精神制造的滚珠丝杠,为全球产业的发展做出贡献。。 NSK标准库存滚珠丝杠-W4017SA-3Z-C5Z12-FA标准滚珠丝杠--W4017SA-3Z-C5Z12-FA标准滚珠丝杠-2. 滚珠丝杠的润滑为什么很重要？,3. 为什么选择河北的滚珠丝杠加工厂？,7. 滚珠丝杠的应用领域有哪些？,7. 如何在cad中绘制滚珠丝杠的轮廓？,3. 什么是滚珠丝杠的导程？,4. 如何保证滚珠丝杠旋转的平稳性？,10. 行星轮滚珠丝杠的价格和性能如何？,6. 如何判断滚珠丝杠需要修理？,2. 如何判断滚珠丝杠扭不动的具体原因？,5. 这种滚珠丝杠的材质是什么？
W4017SA-3Z-C5Z12-FA标准滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 40 |
|
| 导程 | 12 |
|
| 螺母体外径 | 86 |
|
| 法兰直径 | 128 |
|
| 安装孔中心距 | PCD | 106 |
| 螺母长度 | L | 117 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | 2039 |
|
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | ||
| 丝杠轴螺纹底径 | 34.1 |
|
| 钢球直径 | 7.144 |
|
| 有效圈数 | 2.5*1 |
|
| 滚珠节圆直径 | 41.5 |
|
| 螺栓孔尺寸 | ||
| 注油孔 | ||
| 最大行程 | 1663 |
|
| 常规行程 | ||
| 额定动负载 | CaN | 33600 |
| 额定静负载 | C0aN | 77500 |
| 重量 | Kg | 21.2 |
| 轴向间隙 | 0 |
|
| 精度等级 | C5 |
|
| 导程精度代表运行距离误差 | ep | 0.065 |
| 导程精度变动 | vu | 0.04 |
| 轴心跳动 | 0.13 |
|
| 轴向刚度 | KNm | |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||

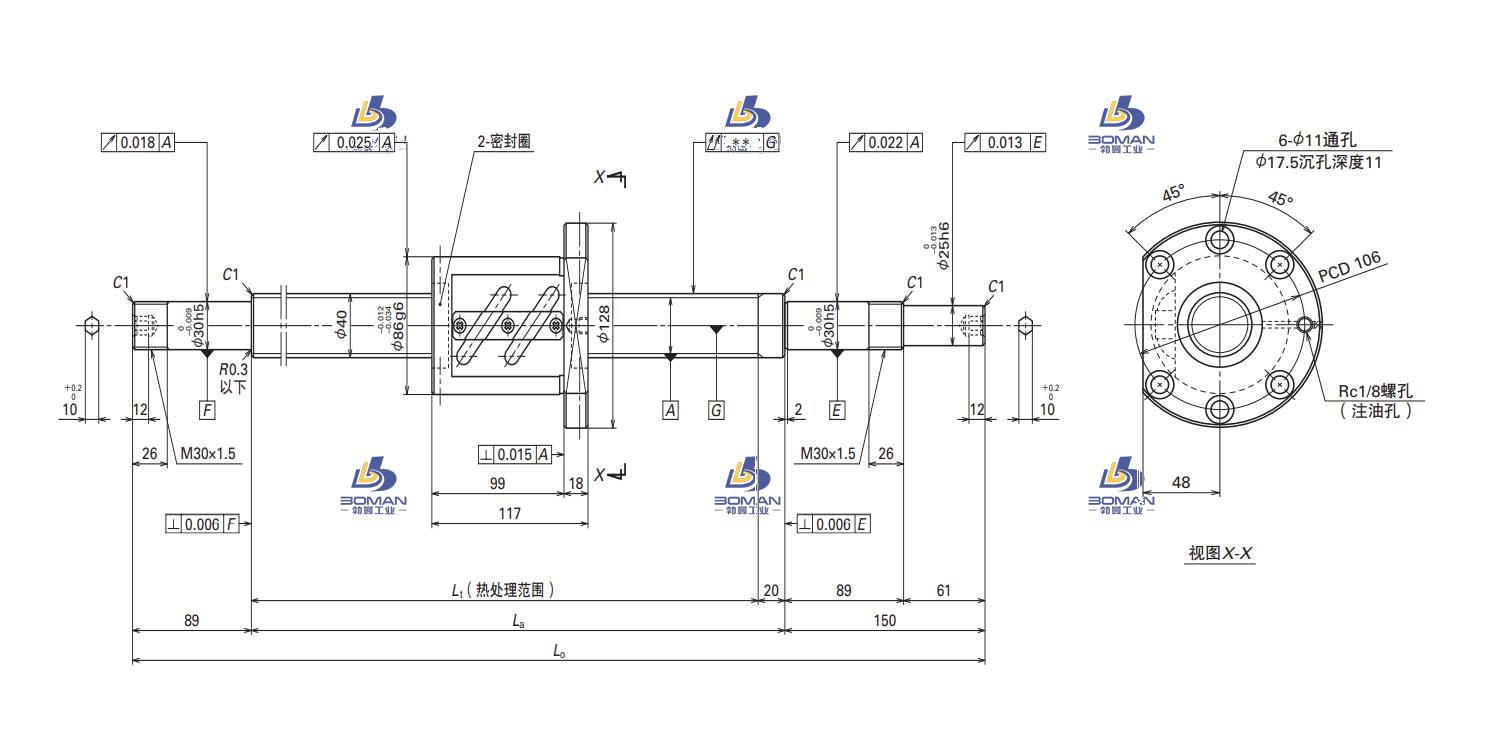

| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
W4017SA-3Z-C5Z12-FA标准滚珠丝杠此型号部分数据来源于PMI FDDC2520-2 pmi滚珠丝杠滑台采购
