SFD3205-4-NSK ZFD滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: 内循环式滚珠丝杠
- 类型:
- 属性: SFD3205-4-NSK ZFD滚珠丝杠，5. 滚珠丝杠是用于什么样的机械设备中？,8. 滚珠丝杠的维护保养方法是什么？,7. 他们的滚珠丝杠升降台是否可以定制？,10. 公称直径越大的滚珠丝杠副是否会增加成本？,2. 为什么要进行清仓处理？ ,8. 如何保证贵州滚珠丝杠定制的质量？ ,8. 这个公式与滚珠丝杠的精度有什么关系？,5. 运城维修滚珠丝杠的维修过程是怎样的？,7. 采购的滚珠丝杠滑台是否需要安装服务？,10. 该厂家的丝杠滚珠是否有代理商或分销商？如何成为代理商或分销商？-SFD3205-4-NSK ZFD滚珠丝杠-提供SFD3205-4-NSK ZFD滚珠丝杠-价格,SFD3205-4-NSK ZFD滚珠丝杠-技术咨询SFD3205-4-NSK ZFD滚珠丝杠-规格NSK 内循环式滚珠丝杠 NSK滚珠丝杠包含MSFD,MPFD,SFD,ZFD,DFD系列 内循环式滚珠丝杠 1．特点 能够将螺母外径最小化,适合小导程循环方式。 2．规格 （1）循环方式 内循环式具有螺母外径紧凑、面向小导程的特点 （2）精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3•5所示。需要其他精度,请咨-SFD3205-4-NSK ZFD滚珠丝杠--SFD3205-4-NSK ZFD滚珠丝杠-5. 这种传动方式的工作原理是什么？,6. 滚珠丝杠的应用领域有哪些？,7. 滚珠丝杠的国标检验标准的实施是否需要进行认证？,3. 振动对滚珠丝杠有什么影响？ ,6. 甘肃滚珠丝杠的尺寸规格有哪些？,3. 滚珠丝杠有哪些应用场合？,7. 滚珠丝杠副摩擦角的大小与材料有关吗？,6. 大滚珠丝杠维修翻新的费用是多少？,2. 机械臂滚珠丝杠有什么作用？,1. 什么是滚珠丝杠？

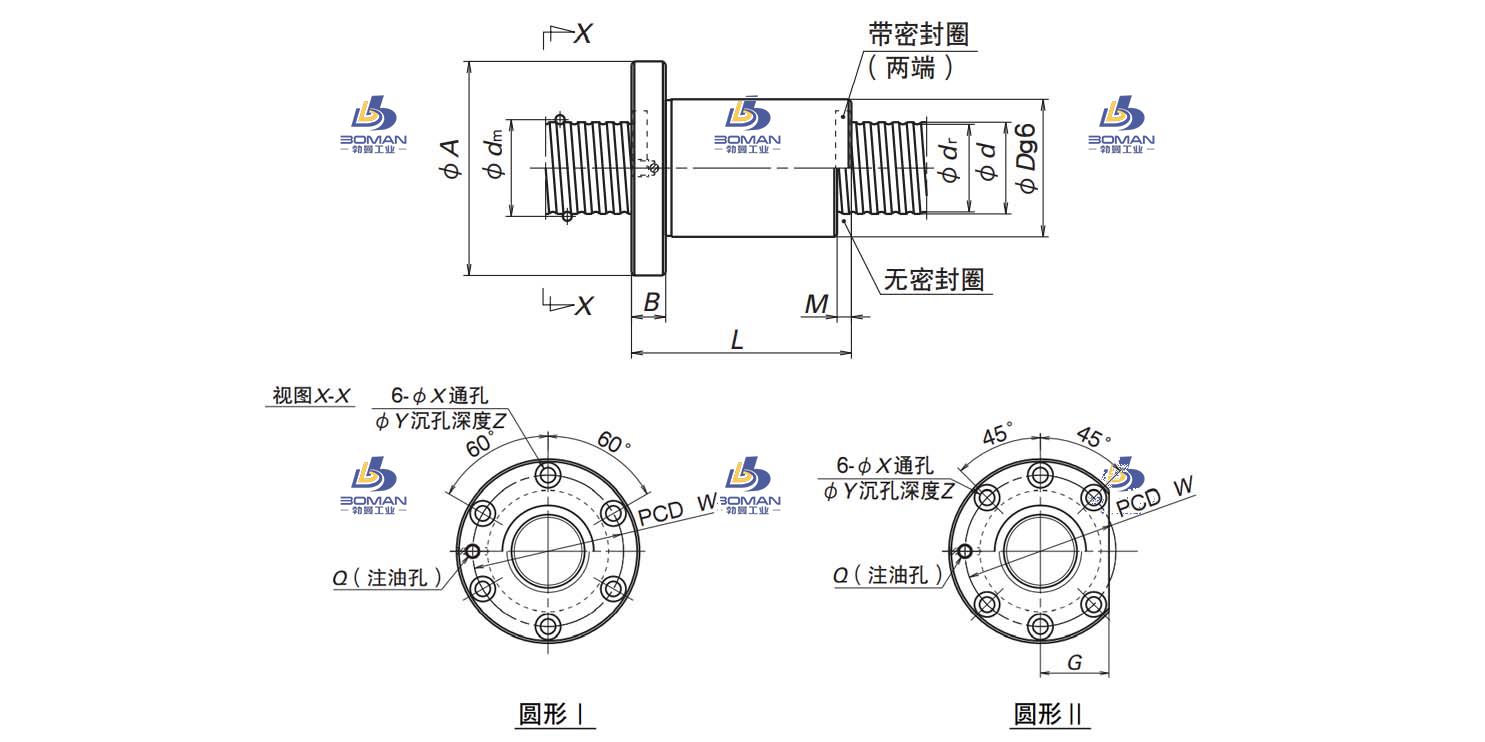

SFD3205-4-NSK ZFD滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 32 |
|
| 导程 | 5 |
|
| 螺母体外径 | 48 |
|
| 法兰直径 | 75 |
|
| 安装孔中心距 | PCD | 61 |
| 螺母长度 | L | 52 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 12 |
|
| 丝杠轴螺纹底径 | 29.4 |
|
| 钢球直径 | 3.175 |
|
| 有效圈数 | 1×4 |
|
| 滚珠节圆直径 | 32.75 |
|
| 螺栓孔尺寸 | 6.6/11/6.5 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 14200 |
| 额定静负载 | C0aN | 40700 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | C1-C7 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | 409 |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
SFD3205-4-NSK ZFD滚珠丝杠此型号部分数据来源于NSK W2002F-14PSS-C5Z5 NSK丝杠PCB钻孔机
