BSS1005-3E-BSS滚珠丝杠螺母
扫码获取价格库存技术资料
- 品牌:
- 分类: BSS
- 类型:
- 属性: BSS1005-3E-BSS滚珠丝杠螺母，1. 什么是滚珠丝杠的轴向力？,3. 该如何检测精密丝杠滚珠是否坏了？,3. 滚珠丝杠副传动的负载能力有何局限性？,8. 滚珠丝杠运动跳跃是否会影响工业生产效率？,2. 宿州滚珠丝杠加工的作用是什么？,2. 滚珠丝杠是如何工作的？,8. 滚珠丝杠适用于哪些领域？,6. 滚珠丝杠的精度标准是什么？,8. 这些品牌的滚珠丝杠有哪些常见的规格和型号？,6. 为什么需要维修进口滚珠丝杠？出了什么问题？-BSS1005-3E-BSS滚珠丝杠螺母-提供BSS1005-3E-BSS滚珠丝杠螺母-参数,BSS1005-3E-BSS滚珠丝杠螺母-图纸BSS1005-3E-BSS滚珠丝杠螺母-技术咨询高速静音滚珠丝杠 BSS系列 实现了静音、高速及小型化。面对从搬运领域到机床的各种需求,努力满足静音要求。 特点： 1. 静音 2. 高速性 3. 小型化设计 高速静音滚珠丝杠的轴径和导程的组合如表所示, 循环方式 采用了为达到柔和顺畅的钢球循环运动的端盖循环方式, 简单地实现了螺母的小型化 预紧和轴向间隙-BSS1005-3E-BSS滚珠丝杠螺母--BSS1005-3E-BSS滚珠丝杠螺母-7. 该滚珠丝杠最高转速是否符合相关的国际标准？,6. 这些失效形式的检测方法有哪些？,1. 什么是滚珠丝杠螺母加工？,4. 滚珠丝杠的工作原理是什么？ ,1. 盐城滚珠丝杠批发的价格是多少？,9. 这种滚珠丝杠有没有其他类型？,4. 三向滚珠丝杠的用途是什么？,8. 维修后的nsk滚珠丝杠的使用寿命会有什么变化？,9. 滚珠丝杠可以进行定制生产吗？,7. YSK滚珠丝杠的质量保证政策是什么？
BSS1005-3E-BSS滚珠丝杠螺母 产品参数

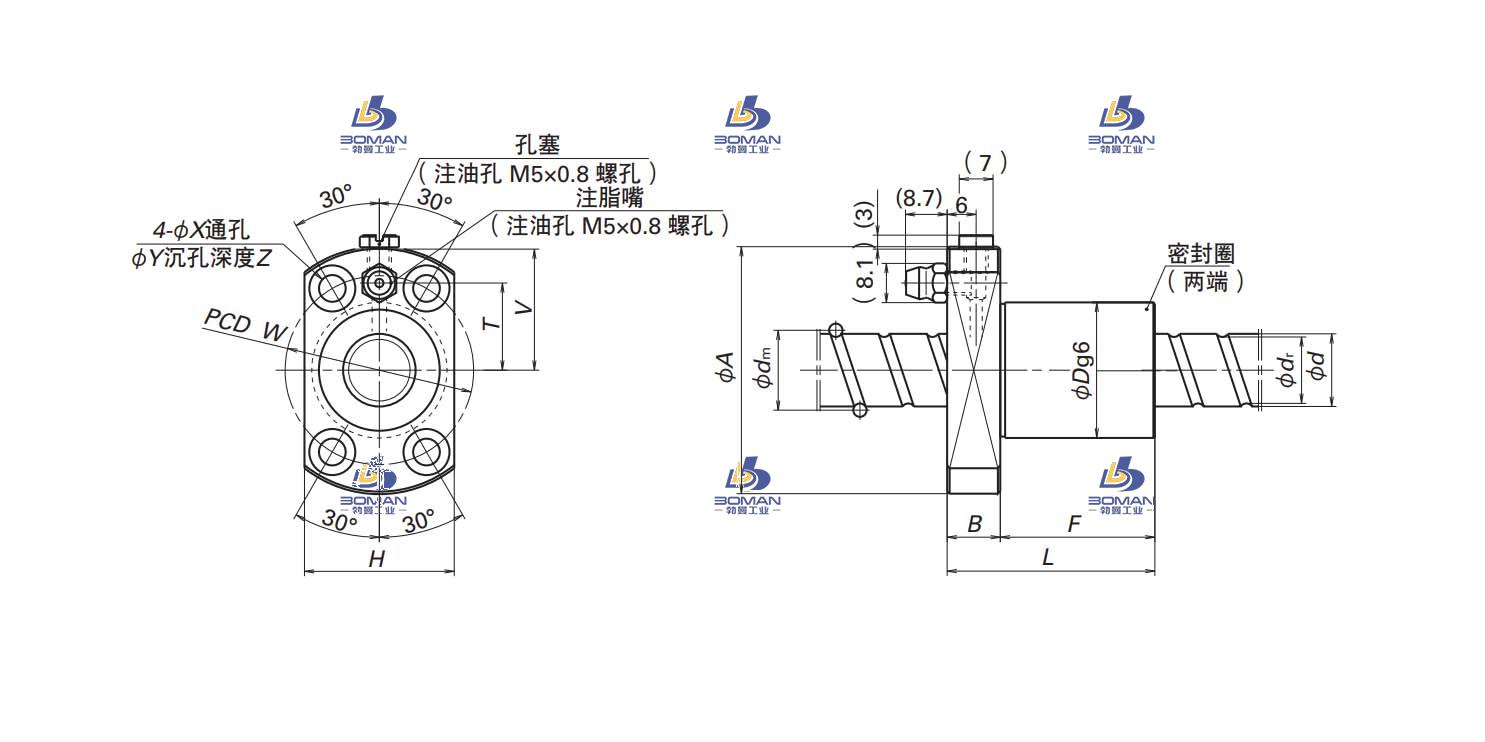

尺寸 单位：mm
| 丝杠轴外径 | 10 |
|
| 导程 | 5 |
|
| 螺母体外径 | 23 |
|
| 法兰直径 | 43 |
|
| 安装孔中心距 | PCD | 33 |
| 螺母长度 | L | 29 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 11 |
|
| 丝杠轴螺纹底径 | 8.2 |
|
| 钢球直径 | 2 |
|
| 有效圈数 | 3 |
|
| 滚珠节圆直径 | 10.3 |
|
| 螺栓孔尺寸 | 4.5/8/4.5 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 2930 |
| 额定静负载 | C0aN | 4790 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | C1-C7 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | 126 |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
BSS1005-3E-BSS滚珠丝杠螺母此型号部分数据来源于HIWIN上银 FDV 上银滚珠丝杠导轨
