ZFT3605-5-LSFT滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: 管循环式滚珠丝杠
- 类型:
- 属性: ZFT3605-5-LSFT滚珠丝杠，10. 是否有预防措施可以避免滚珠丝杠密封胶圈掉落？,10. 调整滚珠丝杠间隙的技巧和注意点有哪些？,9. 如何安装和维护滚珠丝杠？ ,9. 这种滚珠丝杠的安装步骤是什么？,6. 杭州sjb滚珠丝杠升降机与其他品牌的升降机有何不同？,5. 海南直线滚珠丝杠的价格是多少？,10. 如何优化滚珠丝杠垂直使用负载计算的结果？,6. 滚珠丝杠滑台的使用寿命是多久？,9. 如何检测滚珠丝杠的加工质量？,1. 高精度kss滚珠丝杠总经销是什么东西？-ZFT3605-5-LSFT滚珠丝杠-提供ZFT3605-5-LSFT滚珠丝杠-库存,ZFT3605-5-LSFT滚珠丝杠-图纸ZFT3605-5-LSFT滚珠丝杠-技术咨询NSK 管循环式滚珠丝杠 1．特点 管循环式是滚珠丝杠的标准方式。轴径/导程的组合十分丰富。 （2） 精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3·3所示。如需其他精度,请咨询NSK。 （3） 极限d·n值、最高转速目标 极限d·n值、最高转速目标如下。高速规格品请与NSK协商。此外,超过下述极限值时,请与NSK协商。 极限d-ZFT3605-5-LSFT滚珠丝杠--ZFT3605-5-LSFT滚珠丝杠-10. 云浮滚珠丝杠的维护保养需要注意哪些事项？,6. 滚珠丝杠副的制造过程中需要哪些技术？,1. 什么是滚珠丝杠商？,7. 滚珠丝杠轴承材料的使用寿命如何？,6. 滚珠丝杠内外循环的运作过程是怎样的？,4. 这种滚珠丝杠的优点是什么？,3. 沙田滚珠丝杠的应用范围是什么？,8. 滚珠丝杠的负载转动惯量对机器性能有什么影响？,5. 滚珠丝杆和梯形丝杠的耐磨性如何？,8. 这些轴端形式的耐磨性如何？
ZFT3605-5-LSFT滚珠丝杠 产品参数

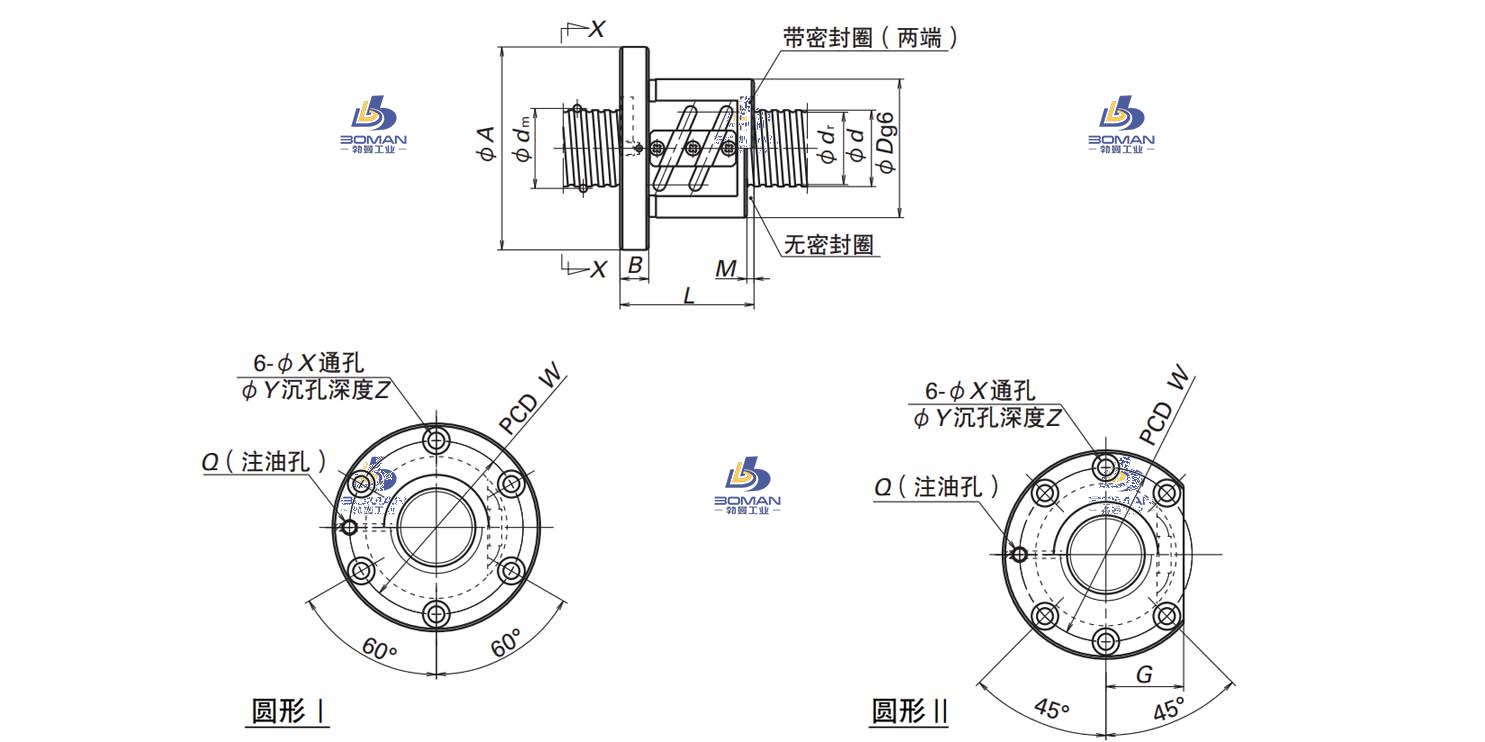

尺寸 单位：mm
| 丝杠轴外径 | 36 |
|
| 导程 | 5 |
|
| 螺母体外径 | 65 |
|
| 法兰直径 | 100 |
|
| 安装孔中心距 | PCD | 82 |
| 螺母长度 | L | 59 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 15 |
|
| 丝杠轴螺纹底径 | 33.2 |
|
| 钢球直径 | 3.175 |
|
| 有效圈数 | 2.5×1 |
|
| 滚珠节圆直径 | 36.5 |
|
| 螺栓孔尺寸 | 9/14/8.5 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 10700 |
| 额定静负载 | C0aN | 31700 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | C1-C7 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | 607 |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
ZFT3605-5-LSFT滚珠丝杠此型号部分数据来源于NSK N1S151515LCNT01PCZ 广西微型nsk导轨滑块
