W3620SS-1Z-C5Z10-NSK末端未加工品
扫码获取价格库存技术资料
- 品牌:
- 分类: MS,FS,SS
- 类型:
- 属性: W3620SS-1Z-C5Z10-NSK末端未加工品，3. 在滚珠丝杠的转矩计算中，如何考虑摩擦力的影响？,7. 陕西滚珠丝杠公司报价的销售范围是哪些地区？,1. 什么是滚珠丝杠？,4. 选用哪种类型的滚珠丝杠更加适合伺服电机？,9. 滚珠丝杠的长度如何影响其耐磨性？,5. 镇江igw滚珠丝杠的价格如何？,3. 它们的主要功能是什么？,2. 该公司的滚珠丝杠加工工艺有哪些特点？,1. 滚珠丝杠的尺寸是多少？,6. 维修后会提供哪些保障和服务？-W3620SS-1Z-C5Z10-NSK末端未加工品-提供W3620SS-1Z-C5Z10-NSK末端未加工品-参数,W3620SS-1Z-C5Z10-NSK末端未加工品-参数W3620SS-1Z-C5Z10-NSK末端未加工品-图纸NSK MS,FS,SS系列滚珠丝杠 轴端未加工品 MS型,FS型,SS型 根据型号分类为MS,FS,SS型。 NSK的滚珠丝杠,出自尖端的摩擦学技术（摩擦制御技术）,通过卓越的生产技术和质量管理,生产量稳居世界前列。机床、注塑机、普通机械乃至半导体及液晶的制造装置等特殊工况所用的从微型到超大型的滚珠丝杠,产品阵-W3620SS-1Z-C5Z10-NSK末端未加工品--W3620SS-1Z-C5Z10-NSK末端未加工品-4. 改装为滚珠丝杠需要哪些工具和材料？,7. 滚珠丝杠误差均化的过程中需要注意哪些问题？,5. 该滚珠丝杠的使用寿命有多长？,6. 什么情况下需要更换滚珠丝杠珠子？,4. 它适用于哪些机械设备的使用？,9. 这家店的客户评价如何？,5. 滚珠丝杠忽多忽少的出现与什么因素有关？,4. 东营滚珠丝杠的工作原理是什么？,6. 该模组的安装方式是什么？,5. 供应的数量有多少？

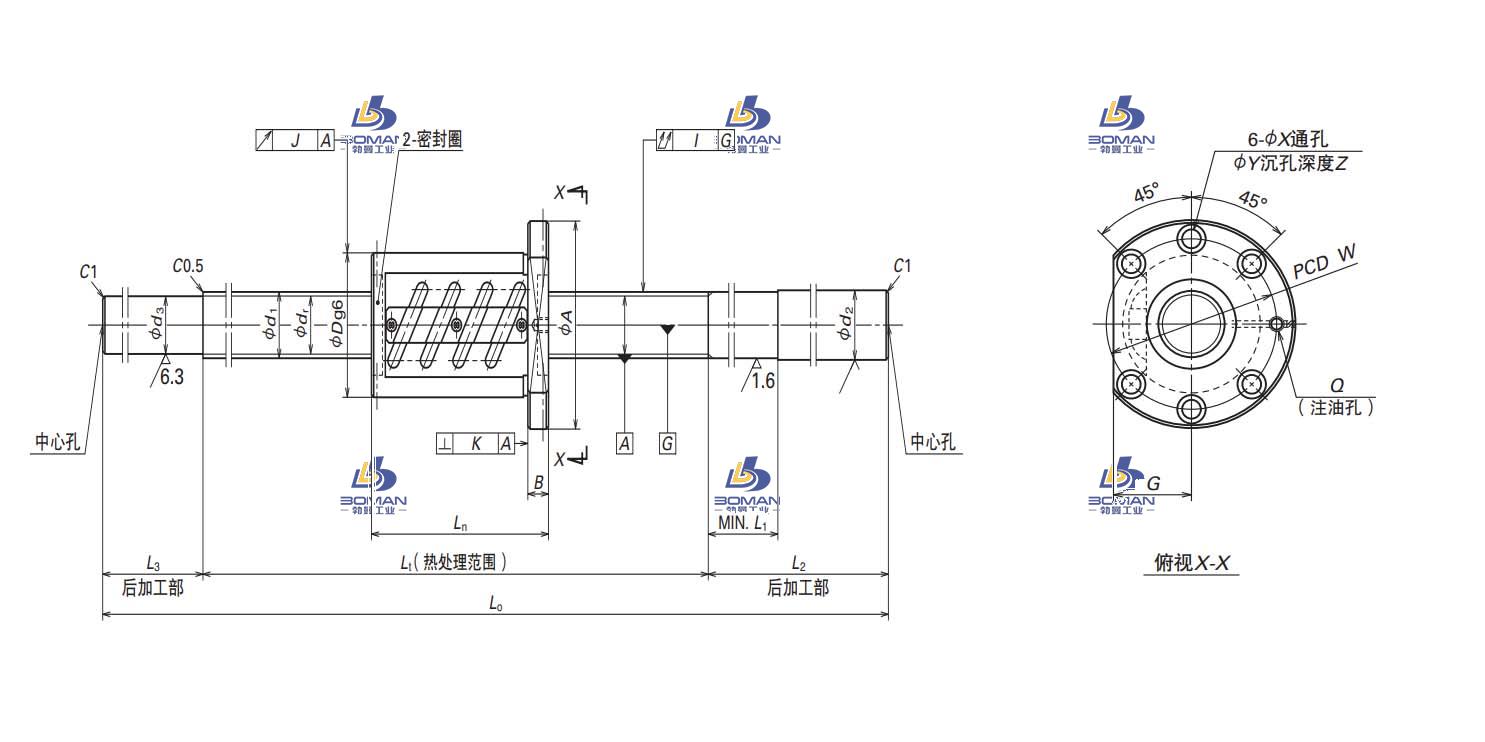

W3620SS-1Z-C5Z10-NSK末端未加工品 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 36 |
|
| 导程 | 10 |
|
| 螺母体外径 | 75 |
|
| 法兰直径 | 120 |
|
| 安装孔中心距 | PCD | 98 |
| 螺母长度 | L | 103 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | 2470 |
|
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | ||
| 丝杠轴螺纹底径 | 30.4 |
|
| 钢球直径 | 6.35 |
|
| 有效圈数 | 2.5×1 |
|
| 滚珠节圆直径 | 37 |
|
| 螺栓孔尺寸 | ||
| 注油孔 | ||
| 最大行程 | 1897 |
|
| 常规行程 | ||
| 额定动负载 | CaN | 27200 |
| 额定静负载 | C0aN | 61300 |
| 重量 | Kg | 20.4 |
| 轴向间隙 | 0 |
|
| 精度等级 | C5 |
|
| 导程精度代表运行距离误差 | ep | 0.065 |
| 导程精度变动 | vu | 0.04 |
| 轴心跳动 | 0.13 |
|
| 轴向刚度 | KNm | |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
W3620SS-1Z-C5Z10-NSK末端未加工品此型号部分数据来源于NSK PSP1205N2AB0241B nsk dd马达回收
