W4007SA-4D-C5Z10-FA标准滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: MA.FA.SA系列
- 类型:
- 属性: W4007SA-4D-C5Z10-FA标准滚珠丝杠，9. 是否有免费的版本可供下载？,2. 为什么需要进行滚珠丝杠推力实验？,1. 什么是滚珠丝杠？,5. 安装滚珠丝杠需要进行哪些预处理工作？,10. 安装高精度滚珠丝杠后，如何进行维护和保养？,3. 螺母尺寸参数与滚珠丝杠的精度有何关系？,8. 如何保证拆装滚珠丝杠螺母的安全性？,10. 滚珠丝杠的制造工艺是怎样的？,3. 电黑色滚珠丝杠的直径是多少？,6. HS型号的滚珠丝杠螺母的制造工艺是什么？-W4007SA-4D-C5Z10-FA标准滚珠丝杠-提供W4007SA-4D-C5Z10-FA标准滚珠丝杠-选型,W4007SA-4D-C5Z10-FA标准滚珠丝杠-图纸W4007SA-4D-C5Z10-FA标准滚珠丝杠-图纸NSK的MA,FA,SA系列滚珠丝杠,出自尖端的摩擦学技术（摩擦制御技术）,通过卓越的生产技术和质量管理,生产量稳居世界前列。机床、注塑机、普通机械乃至半导体及液晶的制造装置等特殊工况所用的从微型到超大型的滚珠丝杠,产品阵容强大。NSK以精益求精的工匠精神制造的滚珠丝杠,为全球产业的发展做出贡献。。 NSK标准库存滚珠丝杠-W4007SA-4D-C5Z10-FA标准滚珠丝杠--W4007SA-4D-C5Z10-FA标准滚珠丝杠-6. 滚珠丝杠的工作原理是什么？ ,6. 滚珠丝杠磨制加工的质量要求是什么？,2. 这种滚珠丝杠装配需要用到什么工具？,3. 如何测量滚珠丝杠的磨损值？,4. 滚珠丝杠螺母副的工作原理是什么？,3. 滚珠螺杆和滚珠丝杠适用于哪些领域？,6. 滚珠丝杠的加工工艺会受到哪些因素的影响？,4. 如何测试滚珠丝杠导轨的静摩擦因数？,10. 该企业是否有相关的资质认证和荣誉奖项？,3. 滚珠丝杠有什么用途？
W4007SA-4D-C5Z10-FA标准滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 40 |
|
| 导程 | 10 |
|
| 螺母体外径 | 82 |
|
| 法兰直径 | 124 |
|
| 安装孔中心距 | PCD | 102 |
| 螺母长度 | L | 193 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | 1069 |
|
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | ||
| 丝杠轴螺纹底径 | 34.4 |
|
| 钢球直径 | 6.35 |
|
| 有效圈数 | 2.5*2 |
|
| 滚珠节圆直径 | 41 |
|
| 螺栓孔尺寸 | ||
| 注油孔 | ||
| 最大行程 | 587 |
|
| 常规行程 | ||
| 额定动负载 | CaN | 52000 |
| 额定静负载 | C0aN | 137000 |
| 重量 | Kg | 14.1 |
| 轴向间隙 | 0 |
|
| 精度等级 | C5 |
|
| 导程精度代表运行距离误差 | ep | 0.035 |
| 导程精度变动 | vu | 0.025 |
| 轴心跳动 | 0.065 |
|
| 轴向刚度 | KNm | |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||

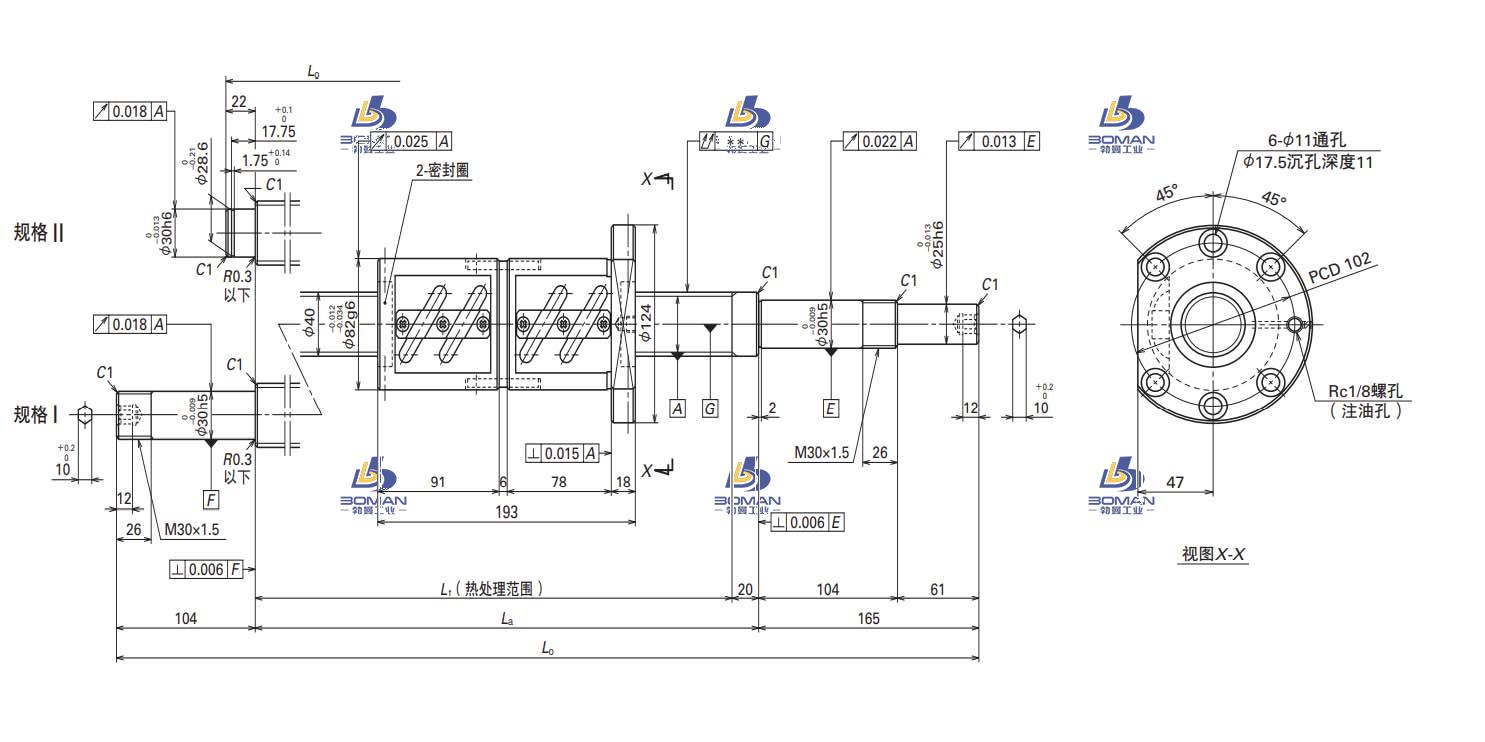

| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
W4007SA-4D-C5Z10-FA标准滚珠丝杠此型号部分数据来源于KURODA GR5006FD-DAPR 黑田丝杆3d软件下载
