W2513FA-2-C5T20-轴端完成品滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: MA.FA.SA系列
- 类型:
- 属性: W2513FA-2-C5T20-轴端完成品滚珠丝杠，4. 滚珠丝杠两端尺寸对于产品性能有何影响？,5. 它的生产材料是什么？,1. 滚珠丝杠直线度是什么？,9. 梯形杠和滚珠丝杠的适用范围有何不同？,8. 这个座的价格是多少？,5. 你能告诉我滚珠丝杠精度C0的市场价吗？,4. 滚珠丝杠和轴承的配合方式在不同的应用场合中有何不同？,2. 25指的是什么？,10. ffzd滚珠丝杠的价格是多少？,8. 滚珠丝杠系列的选型应该注意哪些因素？-W2513FA-2-C5T20-轴端完成品滚珠丝杠-提供W2513FA-2-C5T20-轴端完成品滚珠丝杠-价格,W2513FA-2-C5T20-轴端完成品滚珠丝杠-规格W2513FA-2-C5T20-轴端完成品滚珠丝杠-规格NSK的MA,FA,SA系列滚珠丝杠,出自尖端的摩擦学技术（摩擦制御技术）,通过卓越的生产技术和质量管理,生产量稳居世界前列。机床、注塑机、普通机械乃至半导体及液晶的制造装置等特殊工况所用的从微型到超大型的滚珠丝杠,产品阵容强大。NSK以精益求精的工匠精神制造的滚珠丝杠,为全球产业的发展做出贡献。。 NSK标准库存滚珠丝杠-W2513FA-2-C5T20-轴端完成品滚珠丝杠--W2513FA-2-C5T20-轴端完成品滚珠丝杠-8. 滚珠丝杠的生产工艺是怎样的？,9. 如何选择更加耐用的滚珠丝杠轴？,2. 滚珠丝杠的作用是什么？,2. 滚珠丝杠有什么特点？,7. 辽宁滚珠丝杠的长度和螺距对选型有什么影响？,8. 如何进行维护和保养？,2. 这些型号的特点有哪些？,10. 长沙高速滚珠丝杠与其他传动装置的比较分析是怎样的？,7. 如何避免滚珠丝杠危险速度？ ,5. 滚珠丝杠副的尺寸有哪些可选？
W2513FA-2-C5T20-轴端完成品滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 25 |
|
| 导程 | 20 |
|
| 螺母体外径 | 44 |
|
| 法兰直径 | 71 |
|
| 安装孔中心距 | PCD | 57 |
| 螺母长度 | L | 96 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | 1513 |
|
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | ||
| 丝杠轴螺纹底径 | 21.3 |
|
| 钢球直径 | 4.762 |
|
| 有效圈数 | 2.5×1 |
|
| 滚珠节圆直径 | 26.25 |
|
| 螺栓孔尺寸 | ||
| 注油孔 | ||
| 最大行程 | 1240 |
|
| 常规行程 | ||
| 额定动负载 | CaN | 18600 |
| 额定静负载 | C0aN | 32600 |
| 重量 | Kg | 6.2 |
| 轴向间隙 | 0.005以下 |
|
| 精度等级 | C5 |
|
| 导程精度代表运行距离误差 | ep | 0.054 |
| 导程精度变动 | vu | 0.035 |
| 轴心跳动 | 0.09 |
|
| 轴向刚度 | KNm | |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||

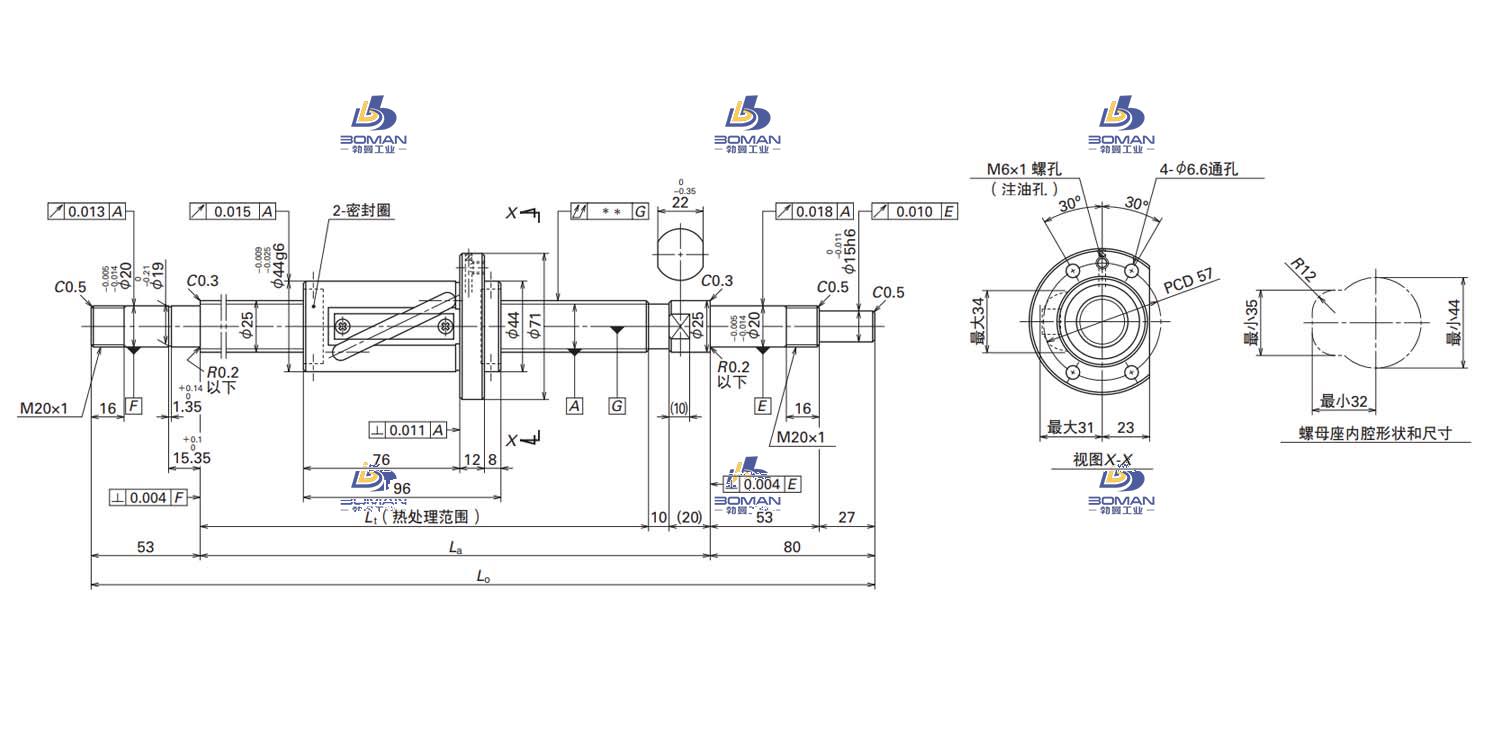

| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
W2513FA-2-C5T20-轴端完成品滚珠丝杠此型号部分数据来源于KURODA GR6320ES-CAPR kuroda滚珠丝杆上海
