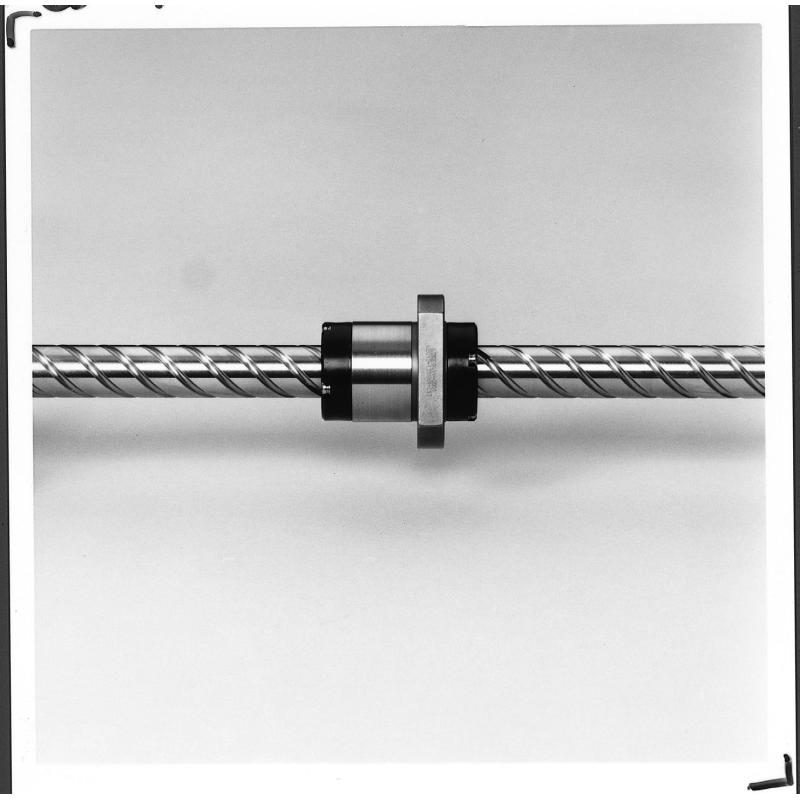

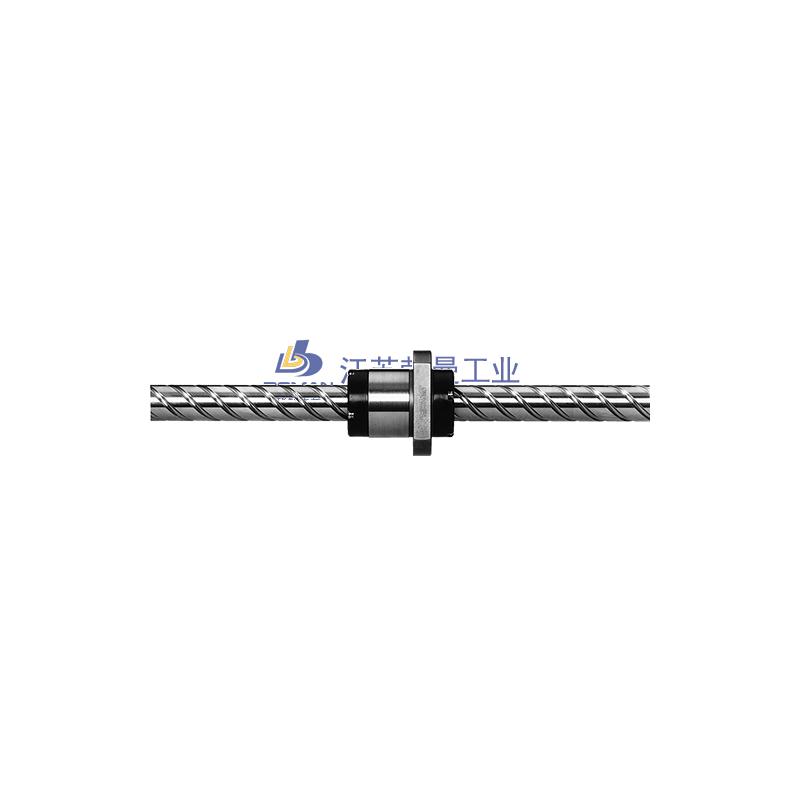

USFC1632-6-LPFC滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: 端盖式滚珠丝杠
- 类型:

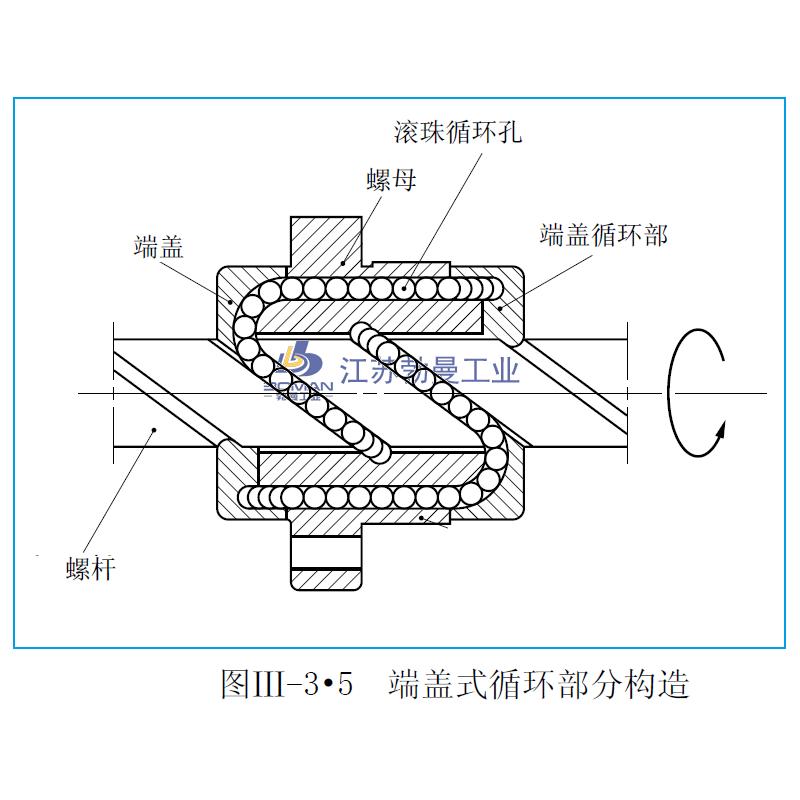

- 属性: USFC1632-6-LPFC滚珠丝杠，6. 滚珠丝杠副掉碎沫的原因是什么？,5. 滚珠丝杠和其他传动方式相比有什么优势？,8. 丝杠弯曲是否会导致滚珠丝杠副的噪声增加？,7. 调紧滚珠丝杠的步骤是什么？,2. 这款电机适用于哪些场合？,8. Nsk滚珠丝杠导轨的使用寿命是多久？,7. 滚珠丝杠的使用寿命如何？,4. 有哪些标准规格的滚珠丝杠螺母可以用这种标准纸？,1. 中托板滚珠丝杠是什么？,1. 滚珠丝杠是什么？ -USFC1632-6-LPFC滚珠丝杠-提供USFC1632-6-LPFC滚珠丝杠-价格,USFC1632-6-LPFC滚珠丝杠-库存USFC1632-6-LPFC滚珠丝杠-参数NSK 端盖式滚珠丝杠2．规格 端盖循环包含：LSFC,LPFC,USFC,UPFC等系列 （1）循环方式 循环部分的构造如图Ⅲ-3•5所示。 （2）精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3•7所示。需要其他精度,请咨询NSK。 1．特点 适合导程大的多条螺纹。由于是设定导程为轴外径的1～3倍,因此适合高速传送。 （3）极限-USFC1632-6-LPFC滚珠丝杠--USFC1632-6-LPFC滚珠丝杠-10. 滚珠丝杠传动与其他传动方式相比，有哪些优势和劣势？,7. 滚珠丝杠和导轨滑块在机械工程领域中的应用有哪些？ ,7. 5620型滚珠丝杠的承载能力是多少？,2. 滚珠丝杠的主要作用是什么？,10. 滚珠丝杠的结构中，如何实现滚珠与丝杠的自动对中功能？,2. 这款丝杠有哪些尺寸规格可供选择？,6. 滚珠丝杠与传统丝杠的区别是什么？,7. 滚珠丝杠轴承的密封性能是否会影响型号选择？,6. 滚珠丝杠的制造材料有哪些？,2. 有哪些因素会影响云南滚珠丝杠的品牌选择？
USFC1632-6-LPFC滚珠丝杠 产品参数

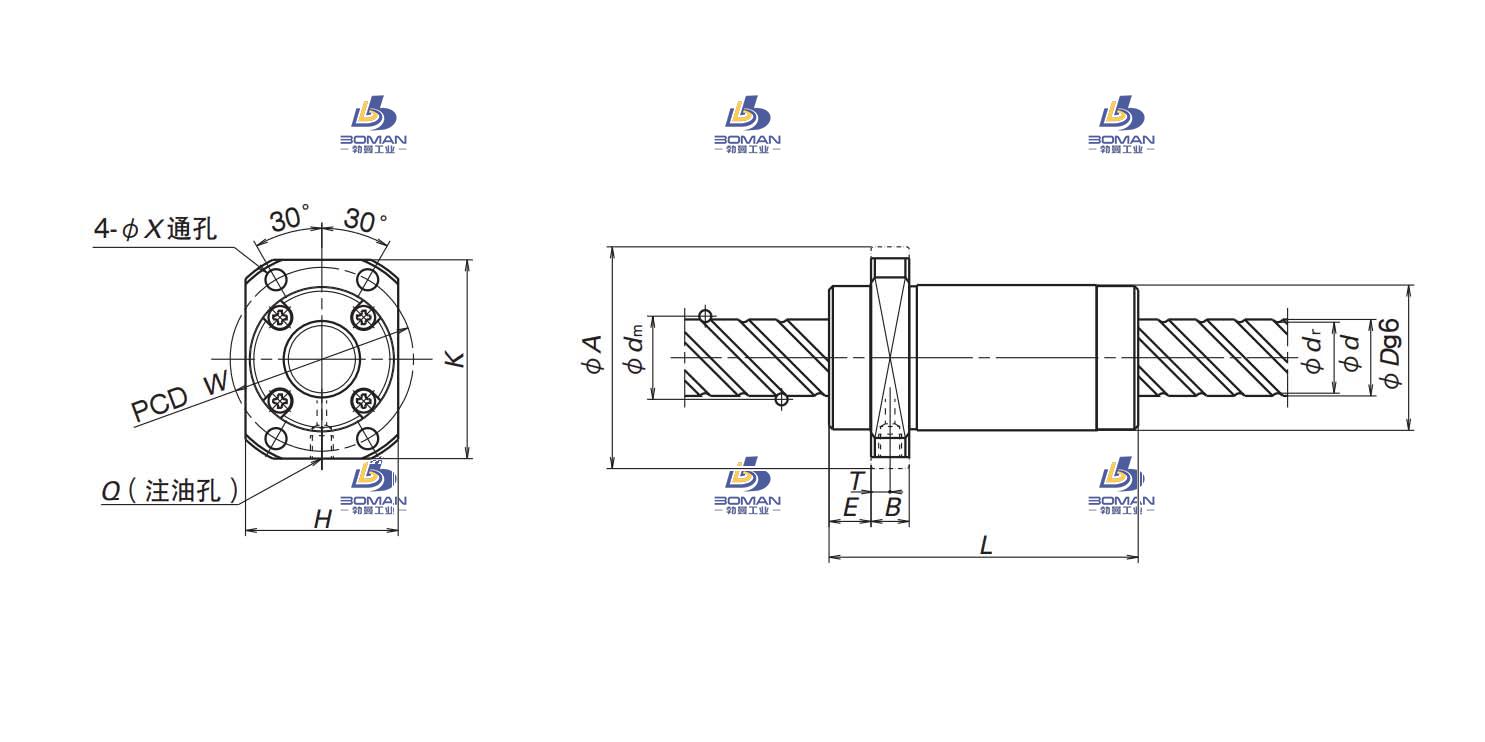

尺寸 单位：mm
| 丝杠轴外径 | 16 |
|
| 导程 | 32 |
|
| 螺母体外径 | 34 |
|
| 法兰直径 | 55 |
|
| 安装孔中心距 | PCD | 45 |
| 螺母长度 | L | 66 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 10 |
|
| 丝杠轴螺纹底径 | 13.4 |
|
| 钢球直径 | 3.175 |
|
| 有效圈数 | 1.7×4 |
|
| 滚珠节圆直径 | 16.75 |
|
| 螺栓孔尺寸 | 5.5 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 15600 |
| 额定静负载 | C0aN | 34100 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | C1-C7 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | 340 |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
USFC1632-6-LPFC滚珠丝杠此型号部分数据来源于TSUBAKI SMS0820-268C3-A1 tsubaki滚珠丝杠样本
