LPFT3220-2.5-PFT滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: 管循环式滚珠丝杠
- 类型:
- 属性: LPFT3220-2.5-PFT滚珠丝杠，1. 什么是blv滚珠丝杠导轨滑台？ ,6. thk滚珠丝杠的结构特点是什么？,2. 每个滚珠丝杠的导程是多少？,10. 它的价格和性价比如何？,7. k向和r向的不同之处在哪里？,8. 该厂家的价格是否有竞争力？是否有批发或团购优惠政策？,3. 这个滚珠丝杠的长度有多长？,3. 为什么滚珠丝杠螺母比普通螺母更适合精密机械？,2. 这种微型滚珠丝杠的直径大小是多少？,3. 滚珠丝杠反向器的工作原理是什么？-LPFT3220-2.5-PFT滚珠丝杠-提供LPFT3220-2.5-PFT滚珠丝杠-选型,LPFT3220-2.5-PFT滚珠丝杠-图纸LPFT3220-2.5-PFT滚珠丝杠-图纸NSK 管循环式滚珠丝杠 1．特点 管循环式是滚珠丝杠的标准方式。轴径/导程的组合十分丰富。 （2） 精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3·3所示。如需其他精度,请咨询NSK。 （3） 极限d·n值、最高转速目标 极限d·n值、最高转速目标如下。高速规格品请与NSK协商。此外,超过下述极限值时,请与NSK协商。 -LPFT3220-2.5-PFT滚珠丝杠--LPFT3220-2.5-PFT滚珠丝杠-5. 推力在机械设计中扮演什么角色？,8. 如何对滚珠丝杠的动力学参数进行分析？,9. 该设备的检测结果是否可以自动输出？,4. 滚珠丝杠传动机械效率的提高有哪些方法？,9. 如何补充滚珠丝杠缺少的钢珠？,6. 它需要定期维护吗？,10. 珠卷在滚珠丝杠中的摩擦系数和摩擦力如何计算？,2. 这种滚珠丝杠的材料是什么？,2. 什么时候开始生产上银滚珠丝杠？,4. 该品牌的滚珠丝杠的精度如何？
LPFT3220-2.5-PFT滚珠丝杠 产品参数

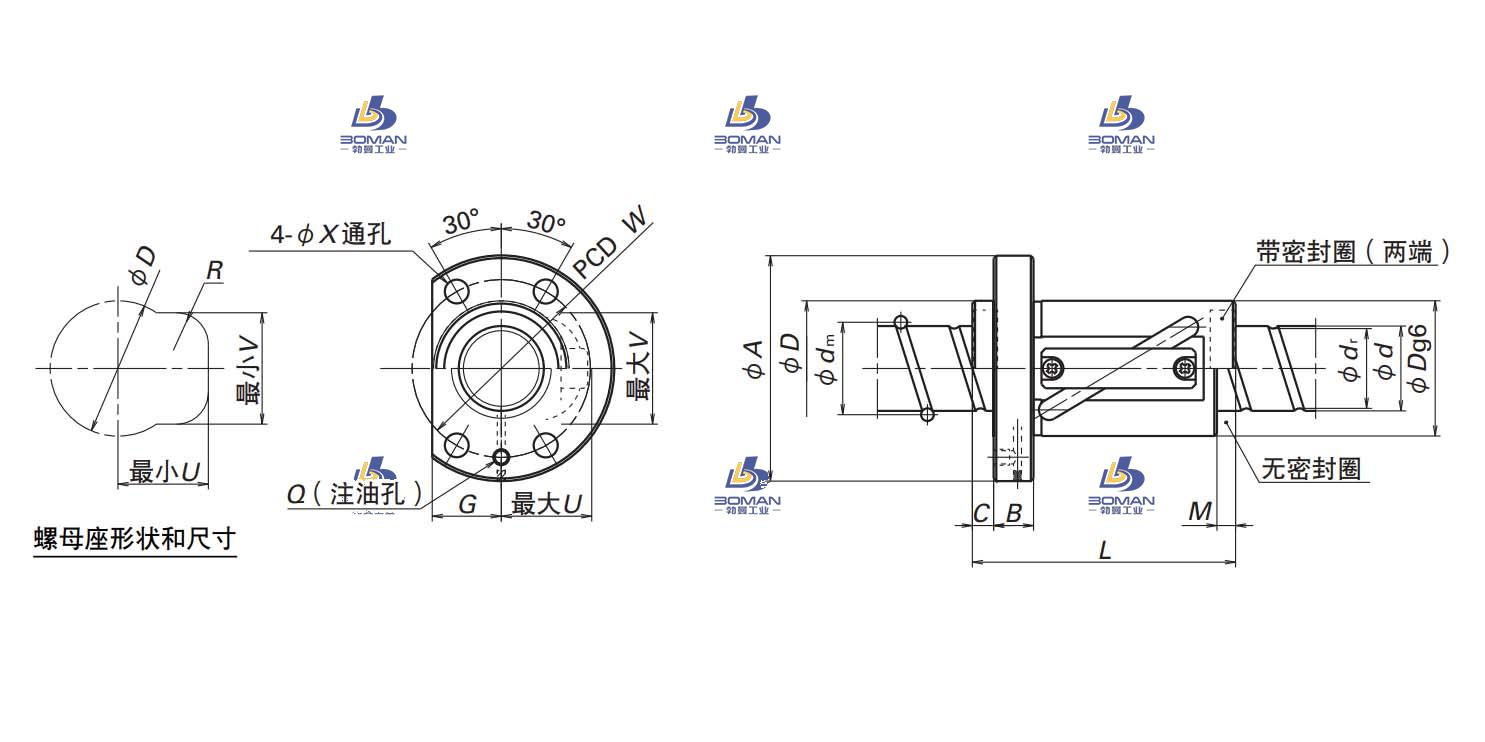

尺寸 单位：mm
| 丝杠轴外径 | 32 |
|
| 导程 | 20 |
|
| 螺母体外径 | 51 |
|
| 法兰直径 | 85 |
|
| 安装孔中心距 | PCD | 67 |
| 螺母长度 | L | 99 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 15 |
|
| 丝杠轴螺纹底径 | 28.3 |
|
| 钢球直径 | 4.762 |
|
| 有效圈数 | 2.5×1 |
|
| 滚珠节圆直径 | 33.25 |
|
| 螺栓孔尺寸 | 9 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 11300 |
| 额定静负载 | C0aN | 20900 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | C1-C7 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | 251 |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
LPFT3220-2.5-PFT滚珠丝杠此型号部分数据来源于TSUBAKI STS1408-284C5-A tsubaki数控滚珠丝杆型号
