UPFC1650-2-NSK LSFC滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: 端盖式滚珠丝杠
- 类型:

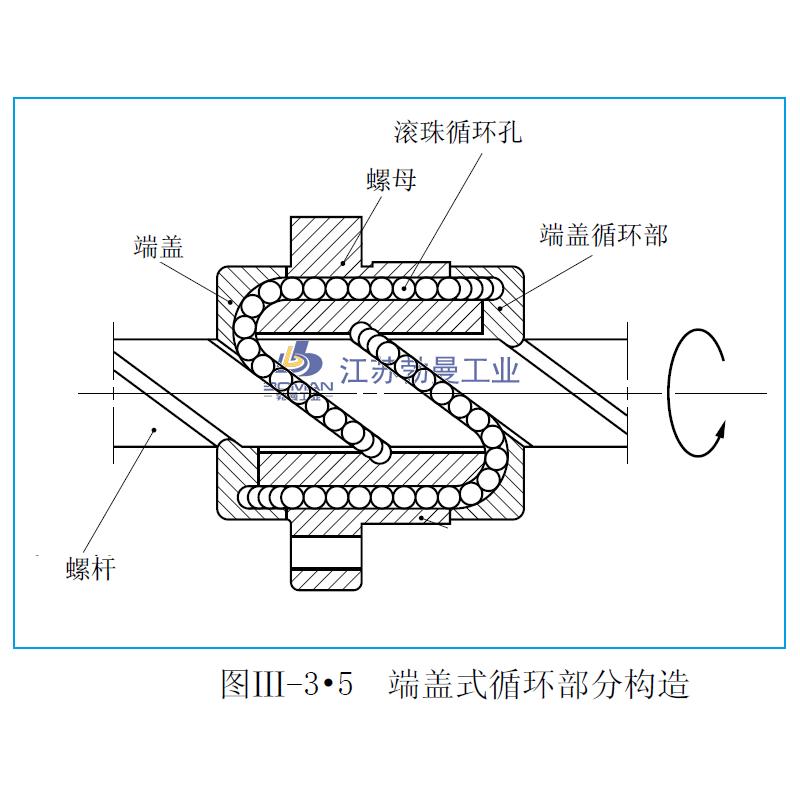

- 属性: UPFC1650-2-NSK LSFC滚珠丝杠，7. 导程为a的滚珠丝杠的精度如何？,9. 滚珠丝杠的加工方法需要哪些技术要求？,3. 这款滚珠丝杠的适用范围是什么？,4. 如何判断滚珠丝杠副是否需要保护？,1. 浙江自动化零部件滚珠丝杠的主要特点是什么？,7. 如何正确选择滚珠丝杠与联轴器连接长度？,4. 宁夏滚珠丝杠的优势是什么？,5. 如何保证滚珠丝杠的选型参数能够满足机械设备的要求？,7. 铁屑对滚珠丝杠的寿命有何影响？,8. 这款滚珠丝杠的维护保养方法是什么？ -UPFC1650-2-NSK LSFC滚珠丝杠-提供UPFC1650-2-NSK LSFC滚珠丝杠-价格,UPFC1650-2-NSK LSFC滚珠丝杠-规格UPFC1650-2-NSK LSFC滚珠丝杠-库存NSK 端盖式滚珠丝杠2．规格 端盖循环包含：LSFC,LPFC,USFC,UPFC等系列 （1）循环方式 循环部分的构造如图Ⅲ-3•5所示。 （2）精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3•7所示。需要其他精度,请咨询NSK。 1．特点 适合导程大的多条螺纹。由于是设定导程为轴外径的1～3倍,因此适合-UPFC1650-2-NSK LSFC滚珠丝杠--UPFC1650-2-NSK LSFC滚珠丝杠-6. 如何判断钢球是否已经正确地装配到滚珠丝杠中？,2. 这种滑台有什么特点和优势？,7. 直线滚珠丝杠螺母的安装步骤是什么？,9. 改变滚珠丝杠副支撑间距会对机器人的寿命产生影响吗？,2. 滚珠丝杠螺母副有哪些主要的应用领域？,5. 直线电机和滚珠丝杠的寿命有何不同？,1. 滚珠丝杠是什么？ ,9. TE滚珠丝杠的价格是多少？,10. 如果需要购买这种直线轴承，应该注意哪些事项？,10. 小型滚珠丝杠和滑轨道的使用寿命是多久？
UPFC1650-2-NSK LSFC滚珠丝杠 产品参数

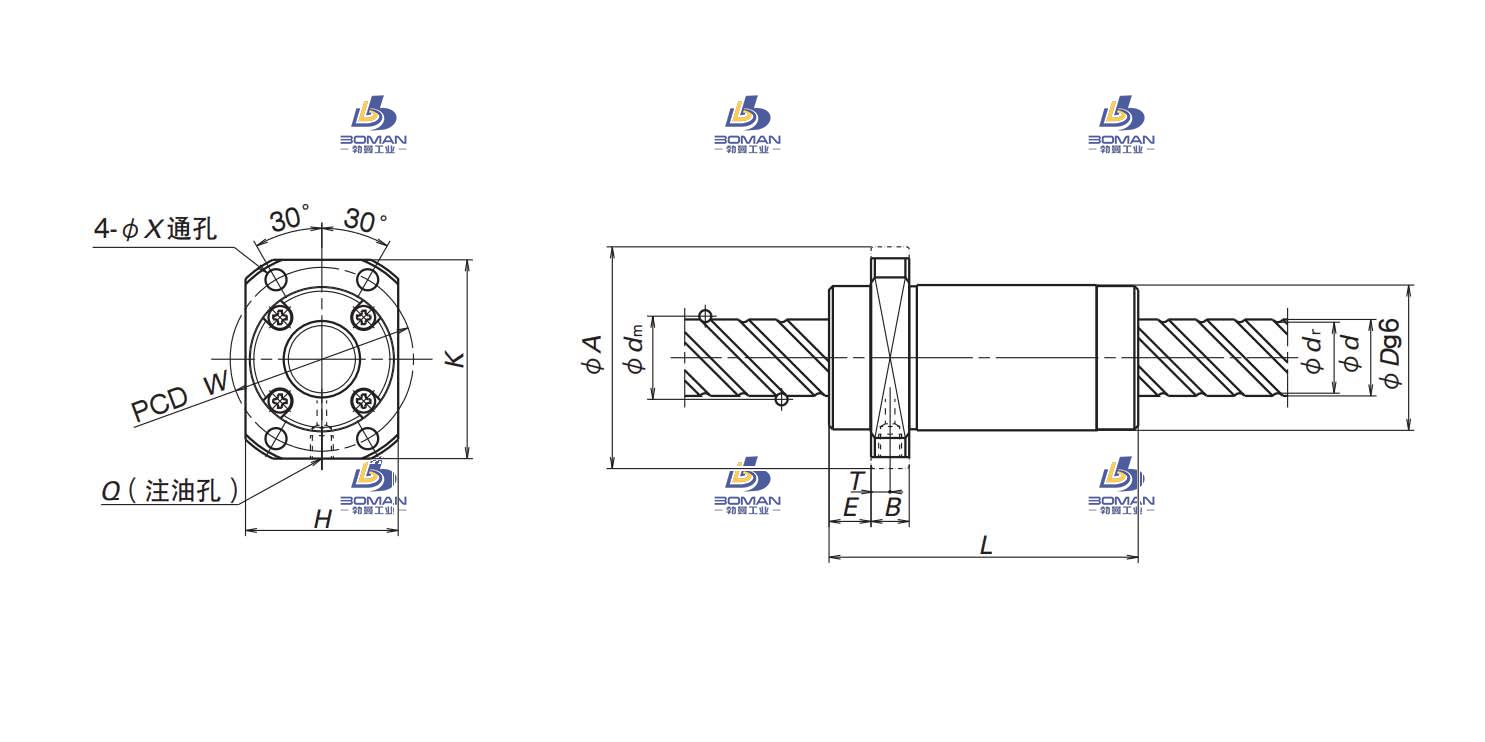

尺寸 单位：mm
| 丝杠轴外径 | 16 |
|
| 导程 | 50 |
|
| 螺母体外径 | 34 |
|
| 法兰直径 | 55 |
|
| 安装孔中心距 | PCD | 45 |
| 螺母长度 | L | 50 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 10 |
|
| 丝杠轴螺纹底径 | 13.4 |
|
| 钢球直径 | 3.175 |
|
| 有效圈数 | 0.7×4 |
|
| 滚珠节圆直径 | 16.75 |
|
| 螺栓孔尺寸 | 5.5 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 7260 |
| 额定静负载 | C0aN | 13400 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | C1-C7 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | 197 |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
