W3214SS-1Z-C5Z10-NSK MS系列滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: MS,FS,SS
- 类型:
- 属性: W3214SS-1Z-C5Z10-NSK MS系列滚珠丝杠，3. 该滚珠丝杠副的重量和包装方式是怎样的？,5. 直径大小对滚珠丝杠的耐磨性有何影响？,1. 塑料模具滚珠丝杠是什么材质制成的？,6. 是否需要在滚珠丝杠的安装过程中进行校正？,5. 哪家安徽滚珠丝杠厂商的售后服务更好？,2. 该公司的历史和规模如何？,1. 什么是滚珠丝杠？,1. 直线电机配滚珠丝杠是用于什么样的机器设备中的？,10. 拆卸滚珠丝杠杆后是否需要重新校准加工中心的坐标轴？,6. 打表的步骤是什么？-W3214SS-1Z-C5Z10-NSK MS系列滚珠丝杠-提供W3214SS-1Z-C5Z10-NSK MS系列滚珠丝杠-规格,W3214SS-1Z-C5Z10-NSK MS系列滚珠丝杠-库存W3214SS-1Z-C5Z10-NSK MS系列滚珠丝杠-技术咨询NSK MS,FS,SS系列滚珠丝杠 轴端未加工品 MS型,FS型,SS型 根据型号分类为MS,FS,SS型。 NSK的滚珠丝杠,出自尖端的摩擦学技术（摩擦制御技术）,通过卓越的生产技术和质量管理,生产量稳居世界前列。机床、注塑机、普通机械乃至半导体及液晶的制造装置等特殊工况所用的从微型到超-W3214SS-1Z-C5Z10-NSK MS系列滚珠丝杠--W3214SS-1Z-C5Z10-NSK MS系列滚珠丝杠-8. 滚珠丝杠螺母副预防的目的是什么？,10. 如何根据滚珠丝杠的行程计算出所需的驱动器和电机功率？,2. 这种滚珠丝杠有哪些特点？,2. 这种单元主要用于哪些领域的应用？,3. fl1605滚珠丝杠的丝长是如何测量的？,1. 3D打印机改装滚珠丝杠的优点是什么？,9. 滚珠丝杠的最高时速是否可以通过改进设计而提高？,7. 需要注意哪些问题在使用这种轴承时？,10. 滚珠丝杠机架的维护保养方法有哪些？,8. 如何避免滚珠丝杠包装在运输过程中的损坏？
W3214SS-1Z-C5Z10-NSK MS系列滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 32 |
|
| 导程 | 10 |
|
| 螺母体外径 | 74 |
|
| 法兰直径 | 108 |
|
| 安装孔中心距 | PCD | 90 |
| 螺母长度 | L | 100 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | 1870 |
|
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | ||
| 丝杠轴螺纹底径 | 26.4 |
|
| 钢球直径 | 6.35 |
|
| 有效圈数 | 2.5×1 |
|
| 滚珠节圆直径 | 33 |
|
| 螺栓孔尺寸 | ||
| 注油孔 | ||
| 最大行程 | 1300 |
|
| 常规行程 | ||
| 额定动负载 | CaN | 25500 |
| 额定静负载 | C0aN | 54000 |
| 重量 | Kg | 13.1 |
| 轴向间隙 | 0 |
|
| 精度等级 | C5 |
|
| 导程精度代表运行距离误差 | ep | 0.054 |
| 导程精度变动 | vu | 0.035 |
| 轴心跳动 | 0.15 |
|
| 轴向刚度 | KNm | |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||

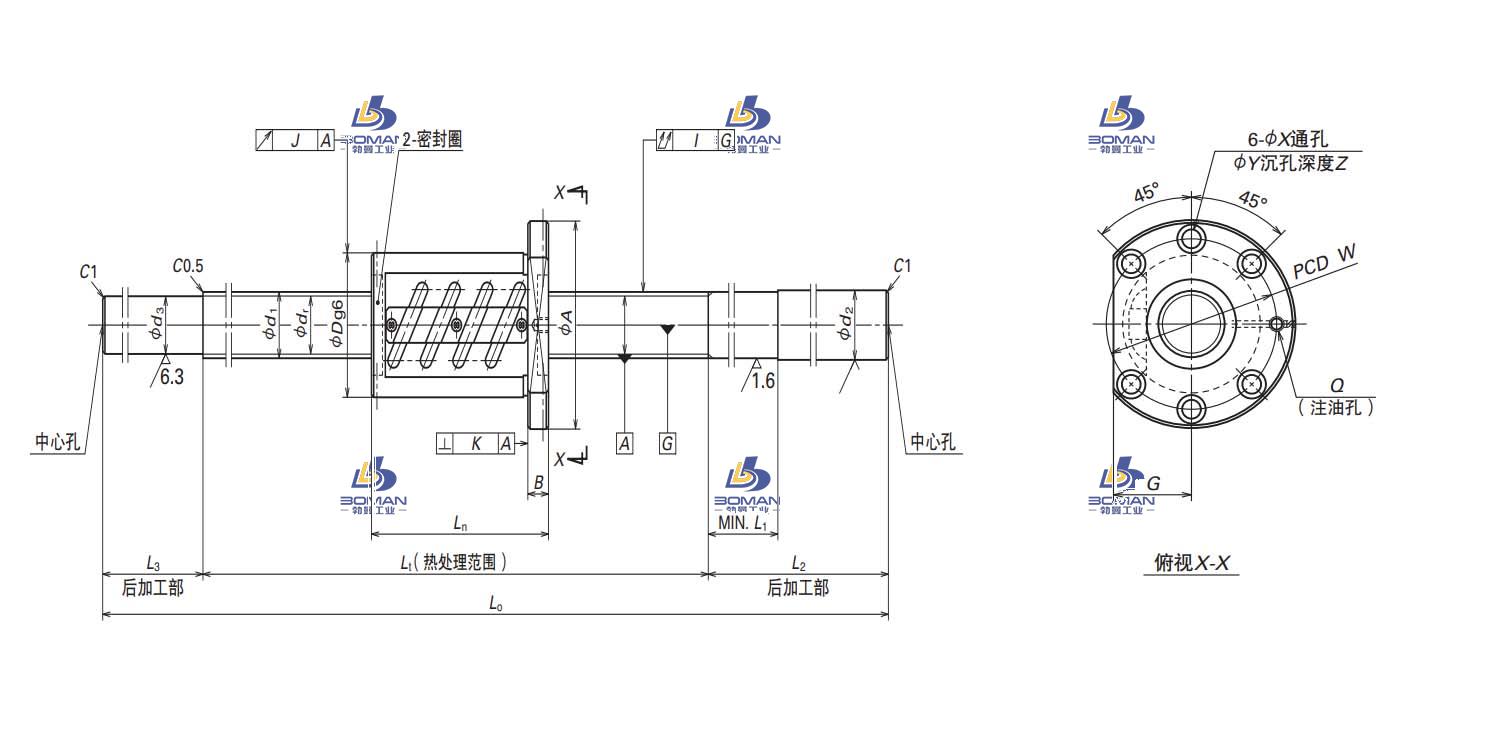

| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
W3214SS-1Z-C5Z10-NSK MS系列滚珠丝杠此型号部分数据来源于NSK LAS20ELZ 广东测控设备nsk导轨
