W1202FA-3P-C3Z5-MA标准滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: MA.FA.SA系列
- 类型:
- 属性: W1202FA-3P-C3Z5-MA标准滚珠丝杠，5. 安装滚珠丝杠需要注意哪些事项？,7. 珠海研磨滚珠丝杠品牌的产品是否通过了哪些认证和检测？,8. 这个平台可以连接到其他设备或系统吗？,4. 是什么材质制成的？ ,2. 青岛滚珠丝杠滑台的规格和型号是什么？,7. 山西滚珠丝杠供应商的售后服务如何？,9. 丝材料的使用方法有哪些注意事项？,8. 如何检测滚珠丝杠的级别？,1. 什么是滚珠丝杠的间隙波动？,6. 这种滚珠丝杠的缺点是什么？-W1202FA-3P-C3Z5-MA标准滚珠丝杠-提供W1202FA-3P-C3Z5-MA标准滚珠丝杠-技术咨询,W1202FA-3P-C3Z5-MA标准滚珠丝杠-库存W1202FA-3P-C3Z5-MA标准滚珠丝杠-价格NSK的MA,FA,SA系列滚珠丝杠,出自尖端的摩擦学技术（摩擦制御技术）,通过卓越的生产技术和质量管理,生产量稳居世界前列。机床、注塑机、普通机械乃至半导体及液晶的制造装置等特殊工况所用的从微型到超大型的滚珠丝杠,产品阵容强大。NSK以精益求精的工匠精神制造的滚珠丝杠,为全球产业的发展做出贡献。。 NSK标准库存滚珠丝杠小-W1202FA-3P-C3Z5-MA标准滚珠丝杠--W1202FA-3P-C3Z5-MA标准滚珠丝杠-7. 滚珠丝杠的刚度校核的误差来源有哪些？,1. 什么是滚珠丝杠？ ,8. 如何正确安装滚珠丝杠螺母标准解？,5. 这种轴承座的尺寸通常有多大？,10. 这种轴承的价格和性价比如何？,10. 使用数控滚珠丝杠螺丝需要注意哪些问题？,3. 滚珠丝杠调隙方式的作用是什么？,2. 常州滚珠丝杠定制需要哪些材料？,3. 滚珠丝杠为什么不能自锁？ ,10. 这个三维纸的未来发展方向是什么？

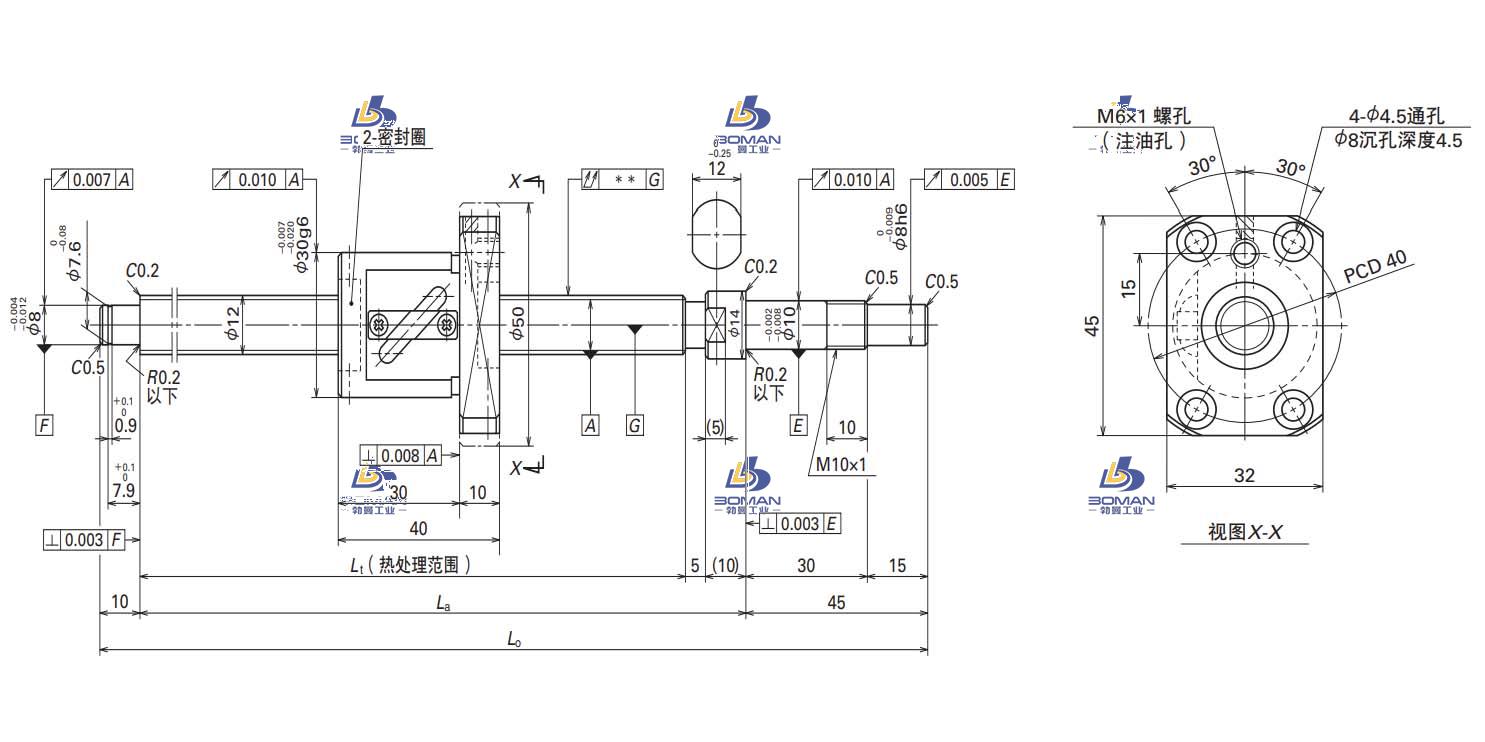

W1202FA-3P-C3Z5-MA标准滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 10 |
|
| 导程 | 5 |
|
| 螺母体外径 | 30 |
|
| 法兰直径 | 50 |
|
| 安装孔中心距 | PCD | 40 |
| 螺母长度 | L | 40 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | 330 |
|
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | ||
| 丝杠轴螺纹底径 | 9.8 |
|
| 钢球直径 | 2.381 |
|
| 有效圈数 | 2.5×1 |
|
| 滚珠节圆直径 | 12.3 |
|
| 螺栓孔尺寸 | ||
| 注油孔 | ||
| 最大行程 | 213 |
|
| 常规行程 | ||
| 额定动负载 | CaN | 2770 |
| 额定静负载 | C0aN | 3130 |
| 重量 | Kg | 0.46 |
| 轴向间隙 | 0 |
|
| 精度等级 | C3 |
|
| 导程精度代表运行距离误差 | ep | 0.12 |
| 导程精度变动 | vu | 0.008 |
| 轴心跳动 | 0.04 |
|
| 轴向刚度 | KNm | |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
W1202FA-3P-C3Z5-MA标准滚珠丝杠此型号部分数据来源于NSK NN3012TKRCC1P4 珠海精密nsk轴承
