W2504SS-3ZY-C5Z5-NSK FS滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: MS,FS,SS
- 类型:
- 属性: W2504SS-3ZY-C5Z5-NSK FS滚珠丝杠,9. 如何测试滚珠丝杠的动载荷和轴向载荷?,6. 滚珠丝杠的安装需要注意哪些事项? ,3. 哪些品牌的四川滚珠丝杠可以满足高精度应用的需求?,6. 调节滚珠丝杠的间隙需要多长时间? ,7. 东莞求购滚珠丝杠的数量是多少?,1. 什么是滚珠丝杠?,5. 什么类型的工件适合使用滚珠丝杠副机床加工?,4. 调整滚珠丝杠副的目的是什么?,5. 与其他传动方式相比,滚珠丝杠机械配件有哪些优点?,1. 滚珠丝杠的用途是什么? -W2504SS-3ZY-C5Z5-NSK FS滚珠丝杠-提供W2504SS-3ZY-C5Z5-NSK FS滚珠丝杠-价格,W2504SS-3ZY-C5Z5-NSK FS滚珠丝杠-选型W2504SS-3ZY-C5Z5-NSK FS滚珠丝杠-图纸NSK MS,FS,SS系列滚珠丝杠 轴端未加工品 MS型,FS型,SS型 根据型号分类为MS,FS,SS型。 NSK的滚珠丝杠,出自尖端的摩擦学技术(摩擦制御技术),通过卓越的生产技术和质量管理,生产量稳居世界前列。机床、注塑机、普通机械乃至半导体及液晶的制造装置等特殊工况所用的从微型到超大型的滚珠丝杠,-W2504SS-3ZY-C5Z5-NSK FS滚珠丝杠--W2504SS-3ZY-C5Z5-NSK FS滚珠丝杠-5. 如何选择适合的天津左右旋滚珠丝杠?,8. 如果需要自锁功能,应该选择什么样的滚珠丝杠? ,7. 这些滚珠丝杠滑台的售后服务包括哪些内容?,2. 该厂家直销的滚珠丝杠有哪些规格和型号可供选择?,7. 这些滚珠丝杠珠子型号的生产厂家有哪些?,4. 如何检查滚珠丝杠和轴承的质量?,4. 你们的滚珠丝杠能够承受多大的负载?,6. 承德滚珠丝杠厂商的售后服务有哪些保障?,10. 有没有使用吴川伊维莱滚珠丝杠的用户反馈和评价?,10. T型丝杆和滚珠丝杠的应用领域有何区别?
W2504SS-3ZY-C5Z5-NSK FS滚珠丝杠 产品参数

尺寸 单位:mm
| 丝杠轴外径 | 25 |
|
| 导程 | 5 |
|
| 螺母体外径 | 40 |
|
| 法兰直径 | 63 |
|
| 安装孔中心距 | PCD | 51 |
| 螺母长度 | L | 66 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | 650 |
|
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | ||
| 丝杠轴螺纹底径 | 22.4 |
|
| 钢球直径 | 3.175 |
|
| 有效圈数 | 1×3 |
|
| 滚珠节圆直径 | 25.75 |
|
| 螺栓孔尺寸 | ||
| 注油孔 | ||
| 最大行程 | 334 |
|
| 常规行程 | ||
| 额定动负载 | CaN | 9790 |
| 额定静负载 | C0aN | 22900 |
| 重量 | Kg | 2.8 |
| 轴向间隙 | 0 |
|
| 精度等级 | C5 |
|
| 导程精度代表运行距离误差 | ep | 0.025 |
| 导程精度变动 | vu | 0.02 |
| 轴心跳动 | 0.06 |
|
| 轴向刚度 | KNm | |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||

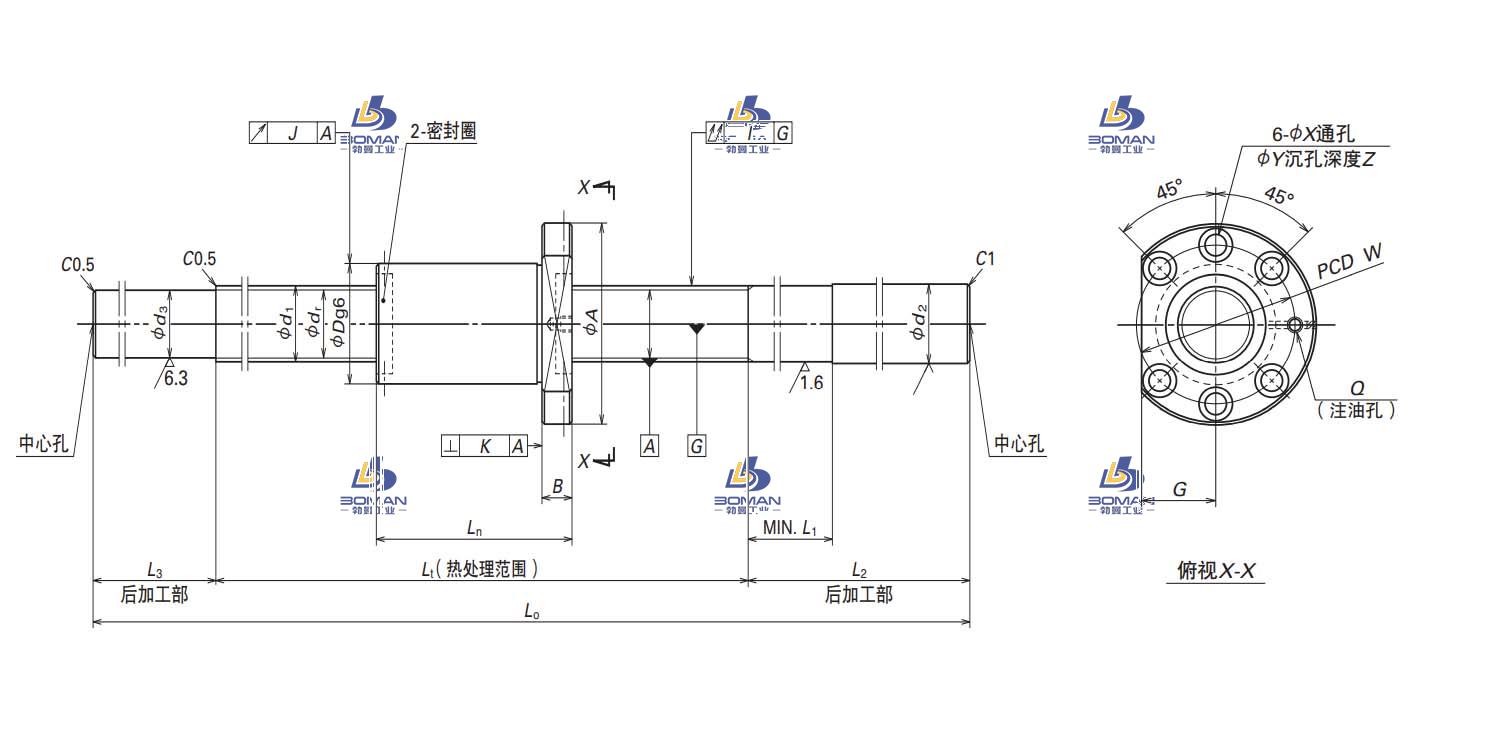

| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
W2504SS-3ZY-C5Z5-NSK FS滚珠丝杠此型号部分数据来源于PMI FSVE2520-2.5 pmi丝杆型号含义
